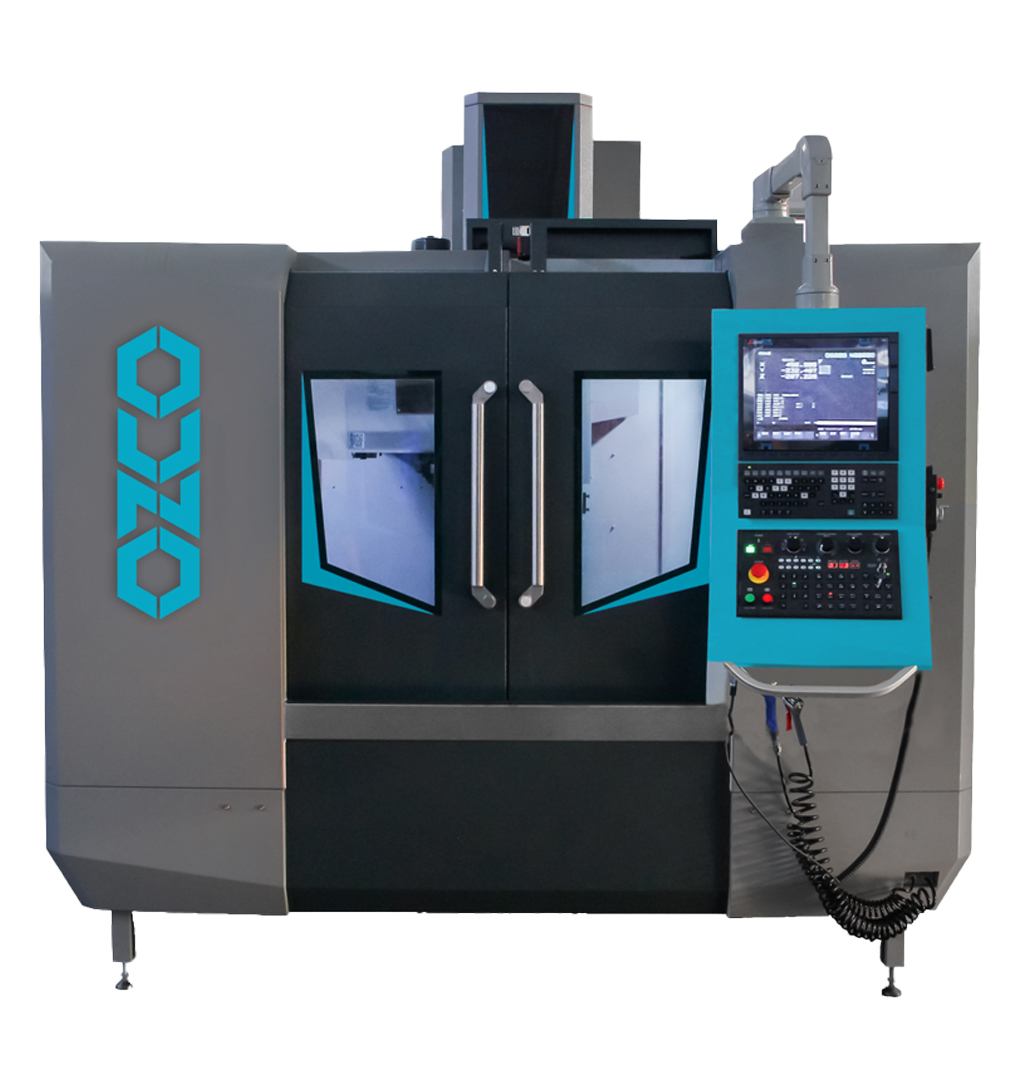

VM8D CNC Dik İşleme Merkezi
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
- Opsiyonel Aksesuarlar
| VM8D CNC Dik İşleme Merkezi | |
|---|---|
| Ana Motor Gücü | 11/15 kW |
| Tabla Ölçüsü | 1000x550 mm |
| T Slot Ölçüsü | 5/18/90 mm |
| Tabla Kapasitesi | 600 kg |
| X,Y,Z Eksen Hareketleri | 800,550,550 mm |
| Mil-Tabla Arası Mesafe | 120-670 mm |
| Mil-Sütun Arası Mesafe | 590 mm |
| Spindle/Mil Hızı | 12.000 dev/dak, Direct Drive |
| Spindle/Mil Koniği | BBT40 |
| Spindle/Mil Çapı | 150 mm |
| X,Y,Z Eksen Seri İlerleme Hızları | 48/48/42 m/dak |
| X,Y,Z Motor Güçleri | 3/3/3 kW |
| Kesme Hızı | 10.000 mm/dak |
| Magazin Tipi ve Kapasitesi | 24 İstasyonlu Kol Tipi ATC |
| Maksimum Takım Çapı | 80/150 mm mm |
| Kontrol Ünitesi | Mitsubishi M80V - Opsiyonel: Fanuc 0i-MF PLUS |
| Sürücü ve Enkoder | Mitsubishi - Fanuc |
| Ana Motor Tork Gücü | 52.5/118 Nm |
| X,Y,Z Masuralı Lineer Kızak Ölçüleri | 35/45/45 mm |
| X,Y,Z Vidalı Mil Çapları | 40/40/40 mm |
| Pozisyon Hassasiyeti | ±0.005 |
| Tekrarlanabilir Pozisyon Hassasiyeti | ±0.003 |
| Makina Ölçüleri (UxGxY) | 3655x2657x2429 mm dev/dak |
| Net Ağırlık | 5400 kg |
Donanım
•Yüksek hassasiyetere sahip bilyalı miller (HIWIN, Tayvan)
•Yüksek rijitlikte ve yüksek dinamik/ statik yük taşıma kapasitesine sahip masuralı lineer kızaklar (THK, Japonya)
•Özel tasarım, güçlü rulman grubu (NSK, Japonya)
•Yüksek verimlilik ve hassasiyete sahip spindle (ROYAL, Tayvan)
•Güvenili ve üst kalite elektrik sistemi (SCHNEIDER, Fransa)
•Uzun ömürlü merkezi yağlama sistemi (HERG, Japonya)
•Titreşimi düşük, asşınmaya dayanıklı ve hassas magazin (POJU, Tayvan)
•Tüm eksen motorları, sürücüler ve enkoderlar, kontrol ünitesi markasıyla;
•Mitsubishi/Fanuc/Siemens
•Ultra dayanıklı ve yüksek sızdırmazlığa sahip, sıvı temas alanlarında paslanmaz malzeme kullanılan, aydınlatma ve kabin içi yıkama gibi sistemlerle ergonomik bir çalışma alanı oluşturan, OZCO patentli özel dizayn makina kabini.
•OZCO özel dizaynı palet tipi talaş konveyörü
Yüksek mukavemetli, titreşimi emen, 6 ay ve üzeri zamanla dinlendirilmiş rijit döküm gövde
•3 Eksen masuralı lineer kızak
•3 Eksende teleskopik kızak koruyucular
•Spindle/Mil soğutma sistemi
•Spindle/Mil hava üfleme sistemi
•Hava ve soğutma tabancası
•Rijit kılavuz çekme
•M30 otomatik kapatma sistemi
•Full kalıpçı paket
•Elektrik kabinini soğutma sistemi
•Terazi ve denge pabuçları
•Kabin içi aydınlatma
•3 Renkli ikaz lambası
•Merkezi yağlama sistemi
•RS232 bilgi aktarım port sistemi
•P05 10.000 köşeleri yumuşak dönme fonksiyonu
•2x4 Bar kabin içi yıkama sistemi
•MPG, taşınabilir el çarkı
•Tam kapalı kabin
•Kayışlı modellerde helezon tip talaş konveyörü, Direct Drive modellerde palet tip talaş konveyörü (VM4 serisi hariç)
•CNC divizör için tezgah üzerinde hazır 4.eksen elektrik sistemi
•380V/50 Hz transformatör
•CE donanımı
•Mitsubishi M80V, Fanuc 0i-MF Plus kontrol ünitesi
•BBT40 spindle
•Takım içi su verme (CTS)
•VM11 için palet tipi talaş konveyörü
•VM11 için Mitsubishi 15” ekran
•255mm divizör, TJR
•320 mm divizör, TJR
•Divizör karşı punta
•Divizör aynalı karşı punta
