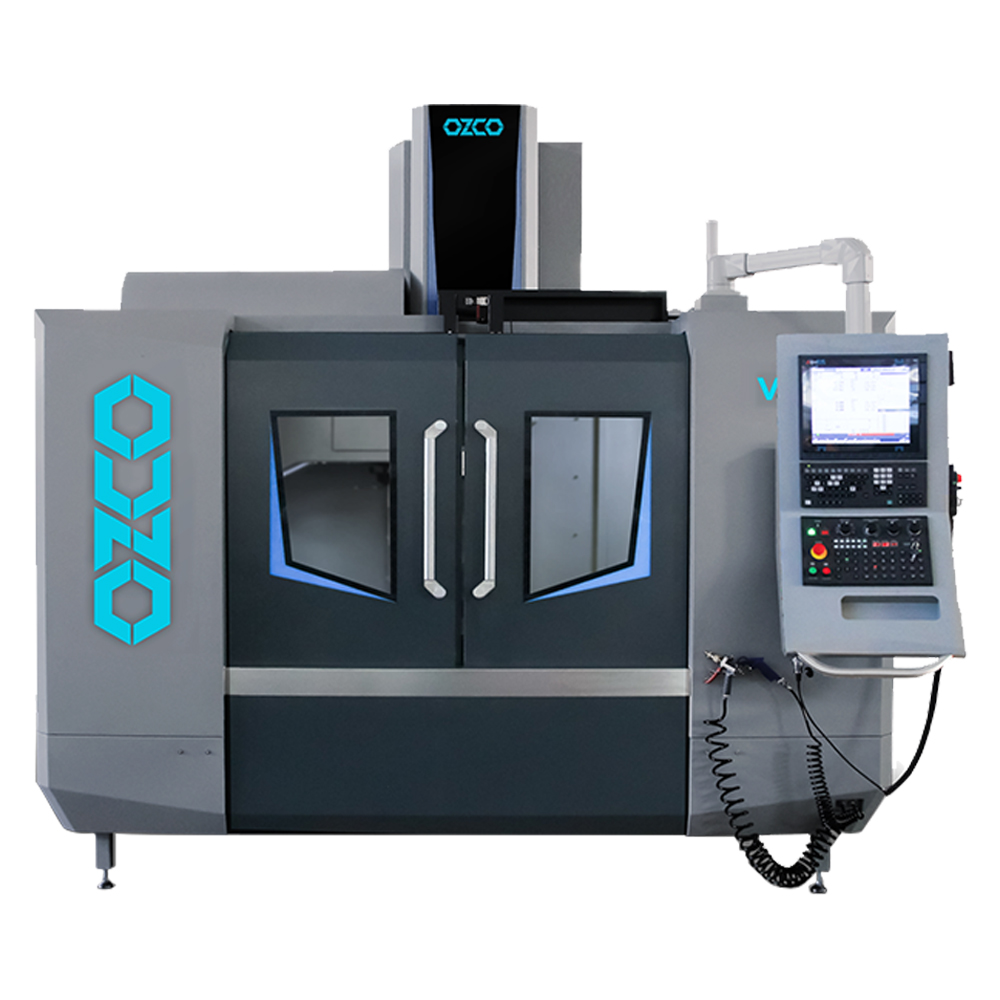

VM15 CNC Dik İşleme Merkezi
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
- Opsiyonel Aksesuarlar
| VM15 CNC Dik İşleme Merkezi | |
|---|---|
| Ana Motor Gücü | 15/18.5 kW |
| Tabla Ölçüsü | 1600x800 mm |
| T Slot Ölçüsü | 5/22/135 mm |
| Tabla Yük Kapasitesi (max.) | 1500 kg |
| X,Y,Z Eksen Hareketleri | 1500,800,700 mm |
| Mil-Tabla Arası Mesafe | 150-850 mm |
| Mil-Sütun Arası Mesafe | 850 mm |
| Spindle/Mil Hızı | 8.000 dev/dak, Kayışlı Tip |
| Spindle/Mil Koniği | BT50 |
| Spindle/Mil Çapı | 155 mm |
| X,Y,Z Seri İlerleme Hızları | 12/12/12 m/dak |
| X,Y,Z Motor Güçleri | 4,5/4,5/4,5 kW |
| Kesme Hızı | 8000 mm/dak |
| Magazin Tipi ve Kapasitesi | 24 İstasyonlu Kol Tipi ATC |
| Maksimum Takım Çapı | 105/200 mm mm |
| Kontrol Ünitesi | Mitsubishi M80A |
| Sürücü ve Enkoder | Mitsubishi |
| Ana Motor Tork Gücü | 143/236 Nm |
| X,Y,Z Vidalı Mil Çapları | 50/50/50 mm |
| Pozisyon Hassasiyeti | +/- 0.008 |
| Tekrarlanabilir Pozisyon Hassasiyeti | +/- 0.005 |
| Net Ağırlık | 13.000 kg |
Ana Komponentler
• Bilyalı miller (HIWIN, Tayvan)
• Masuralı lineer kızaklar (HIWIN, Tayvan)
• Rulman grubu (NSK, Japonya)
• Spindle/Mil (ROYAL, Tayvan)
• Elektrik sistemi (SCHNEIDER, Fransa)
• Merkezi yağlama sistemi (HERG, Japonya)
• Magazin (OKADA / POJU, Tayvan)
• Mitsubishi M80A kontrol ünitesi
• 15" LCD renkli dokunmatik kontrol paneli
• 20 bar takım içi su verme (CTS)
• Hava ve soğutma tabancası
• Rijit kılavuz çekme
• M30 otomatik kapatma sistemi
• Full kalıpçı paket
• Elektrik kabinini soğutma sistemi
• Terazi ve denge pabuçları
• Kabin içi aydınlatma
• 3 Renkli ikaz lambası
• Merkezi yağlama sistemi
• 3 Eksen masuralı lineer kızak
• 3 Eksende teleskopik kızak koruyucular
• Spindle/Mil soğutma sistemi
• Spindle/Mil hava üfleme sistemi
• RS232 bilgi aktarım port sistemi
• P05 10.000 köşeleri yumuşak dönme fonksiyonu
• 4 Bar kabin içi yıkama sistemi
• MPG, taşınabilir el çarkı
• Tam kapalı kabin
• Bant tip talaş konveyörü
• CNC divizör için tezgah üzerinde hazır elektrik sistemi
• 380V/50 Hz transformatör
• CE donanımı
• Fanuc 0i-MF kontrol ünitesi
• CNC döner tabla, 4. eksen
