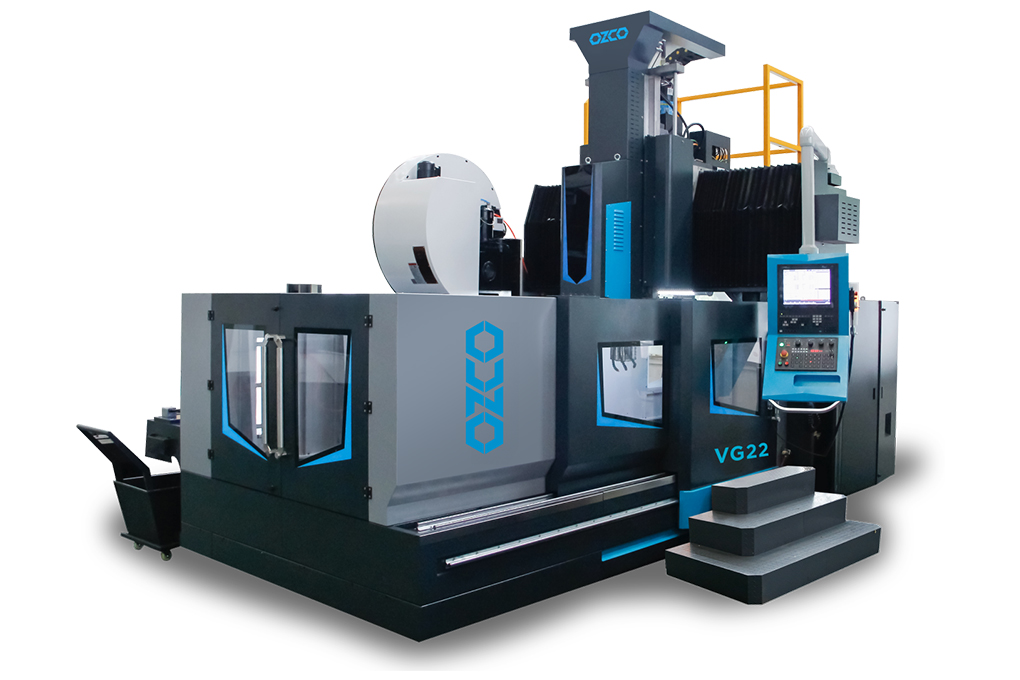

VG22 Köprü Tipi CNC Dik İşleme Merkezi
Motor Gücü	15/18,5 kW w
Tabla Ölçüsü	2500x1500 mm
T Slot Ölçüsü	22/7/140 mm
Tabla Kapasitesi	7000 kg
X,Y,Z Eksen Hareketleri	2600,1900,900 mm
İki Kolon/Köprü Arası Mesafe	1900 mm
Mil-Tabla Arası Mesafe	150-900 mm
Spindle/Mil Hızı	6.000 rpm
Spindle/Mil Koniği	BT50
Spindle/Mil Çapı	160 mm
X,Y,Z Eksen Seri İlerleme Hızları	15,15,12 m/min
Kesme Hızı	1-8000 mm/min
Magazin Tipi ve Kapasitesi	30T Disc Type ATC
Kontrol Ünitesi	Mitsubishi M80A
Sürücü ve Enkoder	Mitsubishi
Ana Motor Tork Gücü	143\236Nm
X Eksen Masuralı Lineer Kızak Ölçüleri	RGW55CC3R*2
Y Eksen Masuralı Lineer Kızak Ölçüleri	RGH55CA3R/ RGW55CC2R
X Vidalı Mil Çapı	GQ63x12
Y Vidalı Mil Çapı	GQ50x10
Z Vidalı Mil Çapı	GQ50x10
Pozisyon Hassasiyeti X/Y/Z	0,016/0,015/0,015
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z	0,012/0,01/0,01
Makine Ölçüleri	7300x4300x4900
Ağırlık	20.000 kg

Ana Komponentler

• Bilyalı miller (HIWIN, Tayvan)

• Masuralı lineer kızaklar (HIWIN, Tayvan)

• Rulman grubu (NSK, Japonya)

• İş mili (ROYAL, Tayvan)

• Otomatik yağlama sistemi (HERG, Japonya)

• Pnömatik sistem (AIRTAC, Tayvan)

• Elektrik sistemi (SCHNEIDER, Fransa)

• Magazin, ATC kollu tip (POJU, Tayvan)

• Mitsubishi M80A kontrol ünitesi

• 15" LCD ekran kontrol paneli

• 20 bar CTS takım içi su verme sistemi

• Hava ve soğutma tabancası

• Rijit kılavuz çekme

• M30 Otomatik kapatma sistemi

• Full kalıpçı paket

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• 3 Eksen masuralı lineer kızak

• 3 Eksende teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Spindle/Mil hava üfleme sistemi

• RS232 Bilgi aktarım port sistemi

• P05 10.000 Köşeleri yumuşak dönme fonksiyonu

• MPG, Taşınabilir el çarkı

• Tam kapalı kabin

• 2 Helezon tip, 1 bant tip talaş konveyörü

• CNC divizör için tezgah üzerinde hazır elektrik sistemi

• CE donanımı, 380V/50 Hz transformatör

• Kızak yağı ile soğutma sıvısını ayrıştırma (Oil Skimmer) ünitesi

• Heidenhain lineer cetvel

• Fagor lineer scales cetvel

• Otomatik hareketli açılı kafa

• Manuel 90° açılı kafa

• Otomatik takım ayarı

• Dikey/Yatay takım magazini

• CNC döner tabla

• ZF Şanzıman

• 50 bar CTS takım içi su verme sistemi
