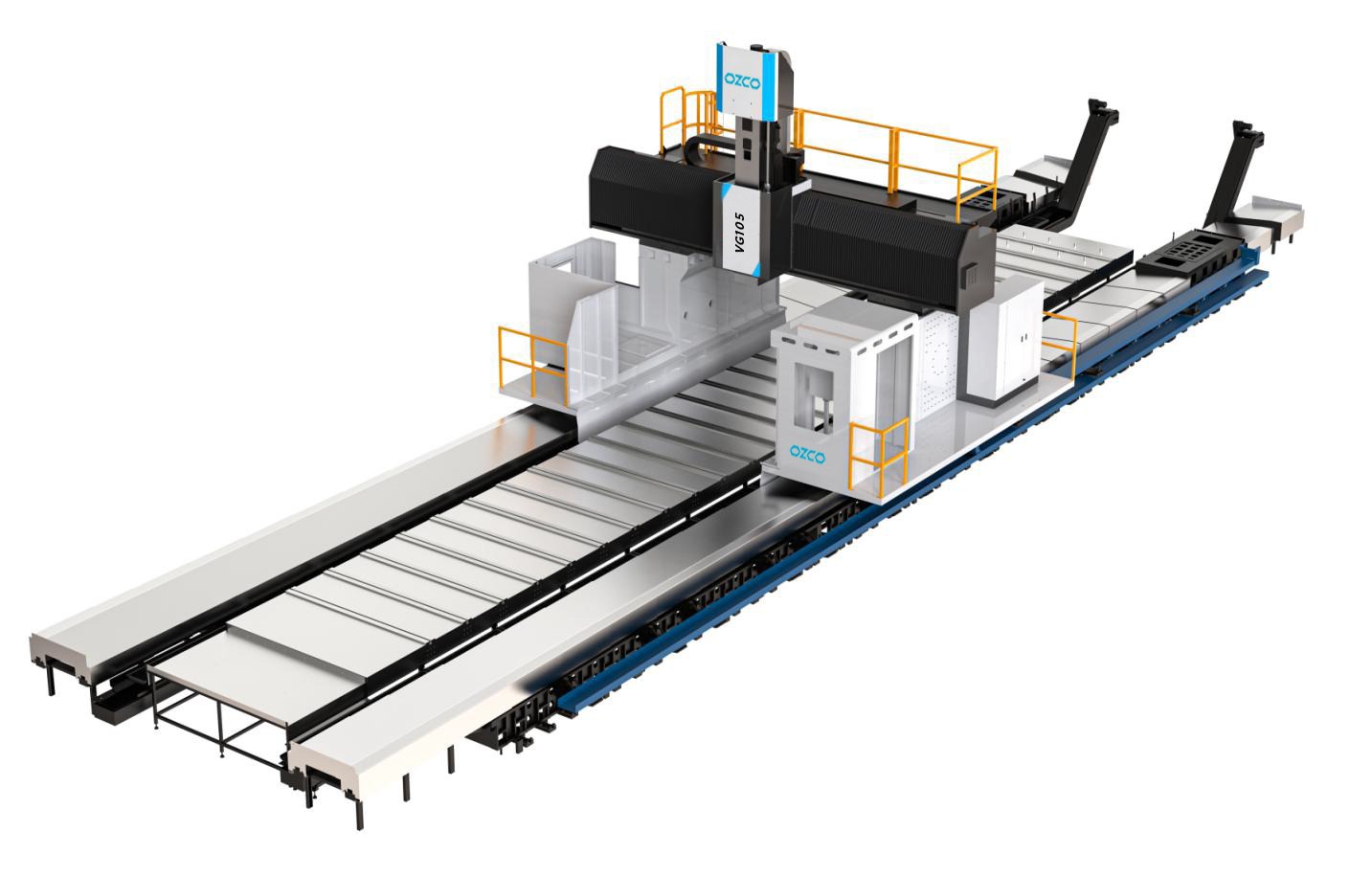

VG105 Köprü Tipi CNC Dik İşleme Merkezi

VG105 Köprü Tipi CNC Dik İşleme Merkezi

Teknik Detay
Açıklama
Opsiyonel Aksesuarlar

VG105 Köprü Tipi CNC Dik İşleme Merkezi
Ana Motor Gücü	30/37 kW
Tabla Ölçüsü	10000/12000/14000/16000/20000/24000
T Slot Ölçüsü	36x260 mm
Tabla Kapasitesi	15000 kg
X Eksen Hareketi	10200/12200/14200/16200/20200/24200 mm
Y Eksen Hareketi	5200 mm
Z Eksen Hareketi	1250 mm
İki Kolon/Köprü Arası Mesafe	5200
Mil-Tabla Arası Mesafe	500-1750 mm
Spindle/Mil Hızı	5200 dev/dak
Spindle/Mil Koniği	BT50
X,Y,Z Seri İlerleme Hızları	10/10/10
Magazin Tipi ve Kapasitesi	30 (opt. 40 or 60)
Maksimum Takım Çapı	Ø125/350 mm
Kontrol Ünitesi	FANUC 0I-MF 1(Opt. Siemens 828D)
Sürücü ve Enkoder	FANUC 0I-MF 1
Ana Motor Tork Gücü	1338 Nm
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z	X:10m: 0.055/0.034 12m : 0.06/0.038 14m: 0.065/0.042, Y: 0.03/0.02 mm, Z: 0.02/0.013
Toplam Güç Gereksinimi	120 kVA
Makine Ölçüleri	1600x8000x4000
Ağırlık	135.000 kg kg

"Tabla Sabit Kolon Hareketli"

•Fanuc 0i MF(1) controller with USB Port, CF card

•Port and 15" Color LCD Display

•Kare koç Kafa kutu 500*500mm

•Otomatik Yağlama sistemi.

•X eksen Heidenhain Optik Cetvel

•X1 ve X2 Çift Motor

•Mil hızı değişimi, kendi kendine yapılan dişli kutusunu

•Mil Yağı soğutucusu

•Yüksek rijitlik sağlamak ve deformasyonu önlemek için üst ve ön pozisyona monte edilmiş kılavuzlara sahiptir.

•Elektirik Kabini Soğutucusu

•Merdiven ve koruma rayı ile donatılmıştır.

•Mil hava üfleme

•Su tabancası, hava tabancası

•Palet Tipi Konveyör

•Taiwan 30 ATC Magazin

•Merkezi su çıkışı 2MP

•Merkez su çıkışı 7MP

•Renishaw TS27R

•Renishaw OMP 60

•Manuel Dik Açılı Freze Kafası

•Otomatik 90° freze kafası +Otomatik kafa değiştirici dahil

•Opsiyonel otomatik Freze Kafası (3+2 eksen) freze kafası) Otomatik kafa değiştirici dahil

•40 Takım ATC tipi Magazin
