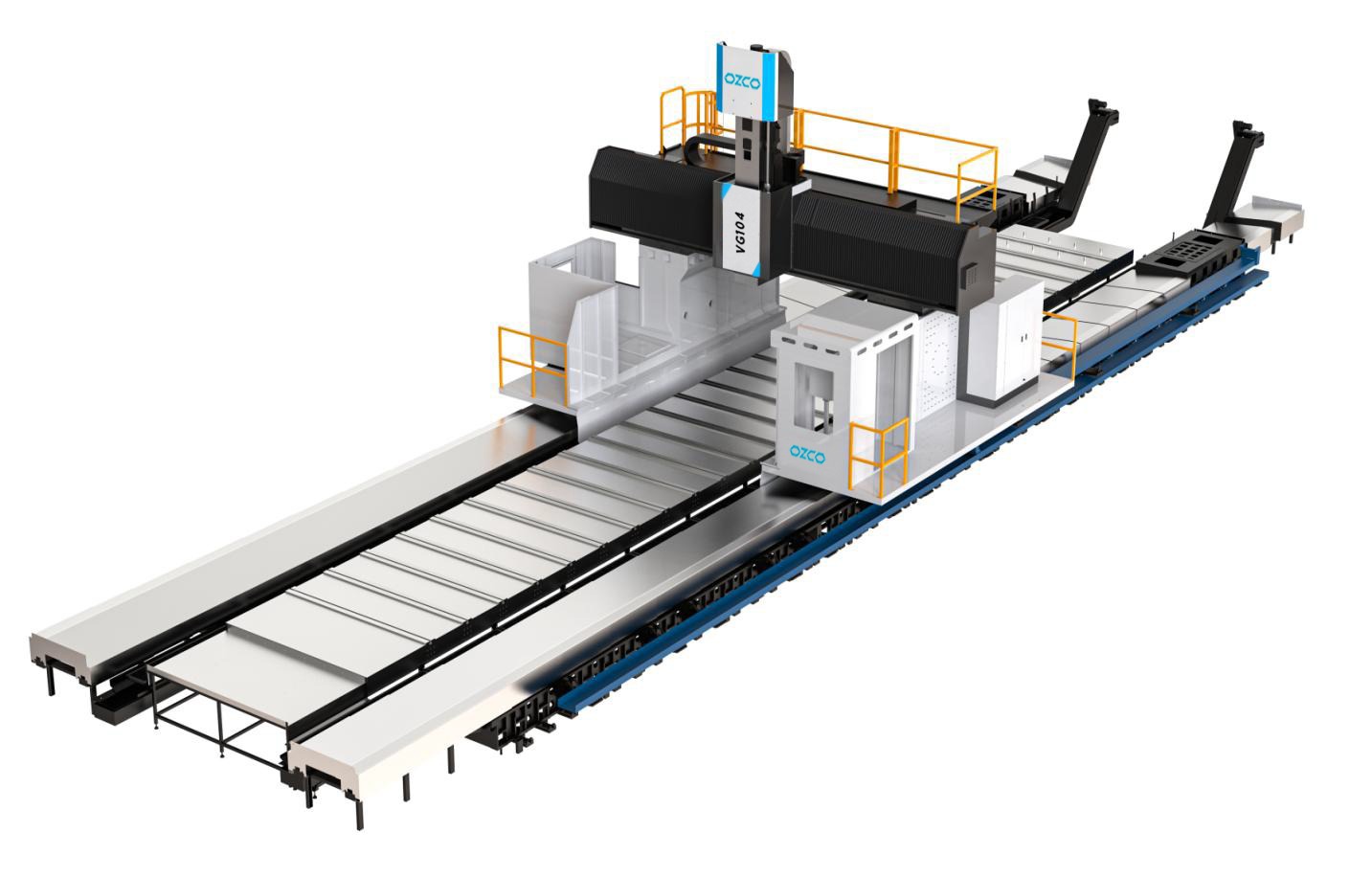

VG104 Köprü Tipi CNC Dik İşleme Merkezi

VG104 Köprü Tipi CNC Dik İşleme Merkezi

Teknik Detay
Açıklama
Opsiyonel Aksesuarlar

VG104 Köprü Tipi CNC Dik İşleme Merkezi
Ana Motor Gücü	22/26*(30/37) kW
Tabla Ölçüsü	10000/12000/14000/16000/20000/24000
T Slot Ölçüsü	36x260 mm
Tabla Kapasitesi	10000 kg
X Eksen Hareketi	10200/12200/14200/16200/20200/24200 mm
Y Eksen Hareketi	4800 mm
Z Eksen Hareketi	1250 mm
İki Kolon/Köprü Arası Mesafe	4200mm
Mil-Tabla Arası Mesafe	300-1550 mm
Spindle/Mil Hızı	4200 dev/dak.
Spindle/Mil Koniği	BT50
X,Y,Z Eksen Seri İlerleme Hızları	10/10/10
Magazin Tipi ve Kapasitesi	30(opt. 40 or 60)
Maksimum Takım Çapı	Ø125/350 mm
Kontrol Ünitesi	FANUC 0I-MF 1(Opt. Siemens 828D)
Sürücü ve Enkoder	FANUC 0I-MF 1
Ana Motor Tork Gücü	1338Nm
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z	X:10m: 0.055/0.034 12m : 0.06/0.038 14m: 0.065/0.042, Y: 0.03/0.02 mm, Z: 0.02/0.013 mm
Toplam Güç Gereksinimi	120 kvA
Makine Ölçüleri	16000x8000x4000
Ağırlık	125.000 kg

"Tabla Sabit Kolon Hareketli"

•Fanuc 0i MF(1) controller with USB Port, CF card

•Port and 15" Color LCD Display

•Kare koç Kafa kutu 500*500mm

•Otomatik Yağlama sistemi.

•X eksen Heidenhain Optik Cetvel

•X1 ve X2 Çift Motor

•Mil hızı değişimi, kendi kendine yapılan dişli kutusunu

•Mil Yağı soğutucusu

•Yüksek rijitlik sağlamak ve deformasyonu önlemek için üst ve ön pozisyona monte edilmiş kılavuzlara sahiptir.

•Elektirik Kabini Soğutucusu

•Merdiven ve koruma rayı ile donatılmıştır.

•Mil hava üfleme

•Su tabancası, hava tabancası

•Palet Tipi Konveyör

•Taiwan 30 ATC Magazin

•Merkezi su çıkışı 2MP

•Merkez su çıkışı 7MP

•Renishaw TS27R

•Renishaw OMP 60

•Manuel Dik Açılı Freze Kafası

•Otomatik 90° freze kafası +Otomatik kafa değiştirici dahil

•Opsiyonel otomatik Freze Kafası (3+2 eksen) freze kafası) Otomatik kafa değiştirici dahil

•40 Takım ATC tipi Magazin
