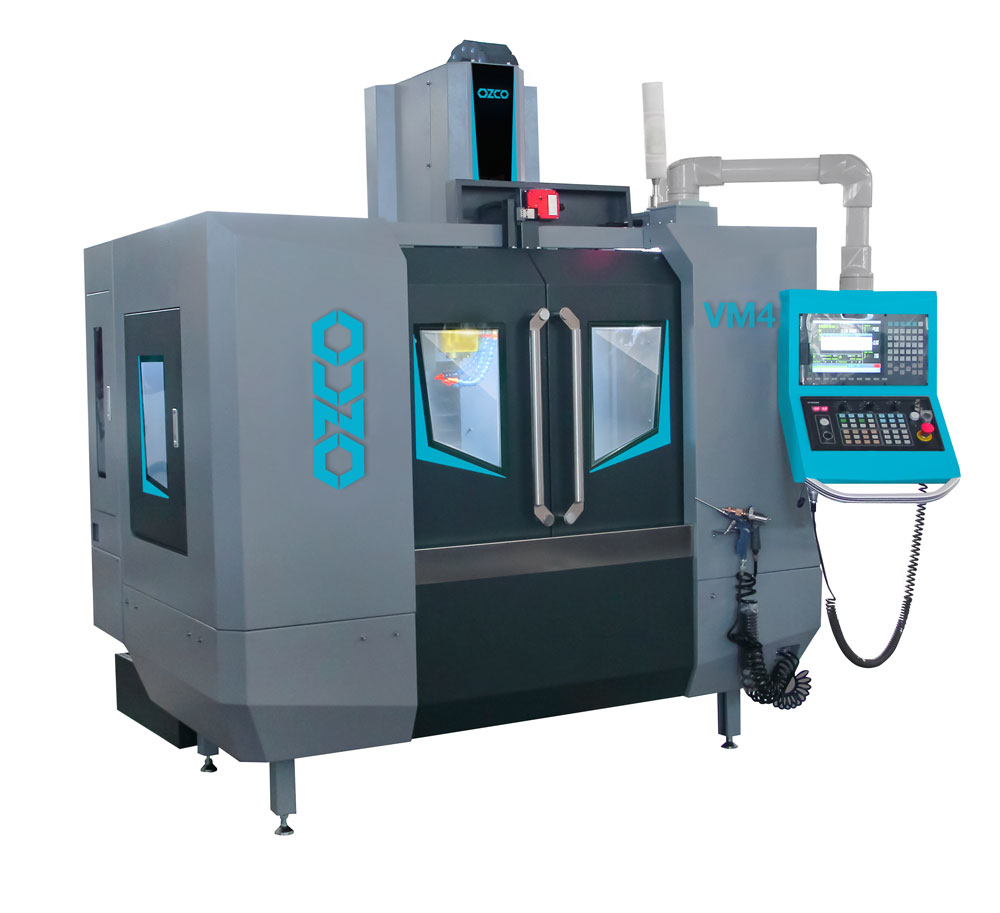

VM4D CNC Dik İşleme Merkezi
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
- Opsiyonel Aksesuarlar
| VM4D CNC Dik İşleme Merkezi | |
|---|---|
| Ana Motor Gücü | 5,5 kW |
| Tabla Ölçüsü | 700x260 mm |
| T Slot Ölçüsü | 3/14/80 mm mm |
| Tabla Kapasitesi | 200 kg |
| X,Y,Z Eksen Hareketleri | 450,260,420 mm |
| Mil-Tabla Arası Mesafe | 80-500 mm |
| Mil-Sütun Arası Mesafe | 330 mm |
| Spindle/Mil Hızı | 15.000 dev/dak, Direct Drive |
| Spindle/Mil Koniği | BBT40 |
| Spindle/Mil Çapı | 120 mm |
| X,Y,Z Seri İlerleme Hızları | 18/18/12 m/min |
| X,Y,Z Motor Güçleri | 1,1-1,1-2,4 kW |
| Kesme Hızı | 10.000 mm/dak |
| Magazin Tipi ve Kapasitesi | 12 İstasyonlu Şemsiye Tip ATC |
| Maksimum Takım Çapı | 100/200 mm mm |
| Kontrol Ünitesi | Syntec M22-A - Optional: Fanuc 0i-MF PLUS-MITSUBISHI |
| Sürücü ve Enkoder | Syntec - Fanuc-MITSUBISHI |
| Ana Motor Tork Gücü | 17 Nm |
| X,Y,Z Vidalı Mil Çapları | 25,25,25 mm |
| Pozisyon Hassasiyeti | ±0.005 |
| Tekrarlanabilir Pozisyon Hassasiyeti | ±0.003 |
| Makina Ölçüleri (UxGxY) | 2300x2000x2100 mm dev/dak |
| Net Ağırlık | 1800 kg |
Donanım
•Yüksek hassasiyete sahip bilyalı miller (Tayvan )
•Yüksek rijitlikte ve yüksek dinamik/ statik yük taşıma kapasitesine sahip masuralı lineer kızaklar (Japonya )
•Özel tasarım, güçlü rulman grubu (Japonya )
•Yüksek verimlilik ve hassasiyete sahip spindle (Tayvan )
•Güvenilir ve üst kalite elektrik sistemi (Fransa )
•Uzun ömürlü merkezi yağlama sistemi (Japonya )
•Titreşimi düşük, aşınmaya dayanıklı ve hassas magazin (Tayvan )
•Tüm eksen motorları, sürücüler ve enkoderlar, kontrol ünitesi markasıyla;
•Ultra dayanıklı ve yüksek sızdırmazlığa sahip, sıvı temas alanlarında paslanmaz malzeme kullanılan, aydınlatma ve kabin içi yıkama gibi sistemlerle ergonomik bir çalışma alanı oluşturan, OZCO patentli özel dizayn makina kabini.
•Yüksek mukavemetli, titreşimi emen, 6 ay ve üzeri zamanla dinlendirilmiş rijit döküm gövde.
•3 Eksen masuralı lineer kızak
•3 Eksende teleskopik kızak koruyucular
•Spindle/Mil soğutma sistemi
•Hava ve soğutma tabancası
•Rijit kılavuz çekme
•M30 otomatik kapatma sistemi
•Full kalıpçı paket(MİTSUBİSHİ M80 SERİSİ İÇİN)
•Elektrik kabinini soğutma sistemi
•Terazi ve denge pabuçları
•Kabin içi aydınlatma
•3 Renkli ikaz lambası
•Merkezi yağlama sistemi
•RS232 bilgi aktarım port sistemi
•P05 10.000 köşeleri yumuşak dönme fonksiyonu
•4 Bar kabin içi yıkama sistemi
•MPG, taşınabilir el çarkı
•Tam kapalı kabin
•CNC divizör için tezgah üzerinde hazır 4. eksen elektrik sistemi (VM4D)
•380V/50 Hz transformatör
•CE donanımı
•Syntec M22A, Mitsubishi M80V, Fanuc 0i-MF Plus kontrol ünitesi
•BBT40 spindle
•Takım içi su verme (CTS)
•170 mm divizör, TJR
•Divizör karşı punta
•Divizör aynalı karşı punta
