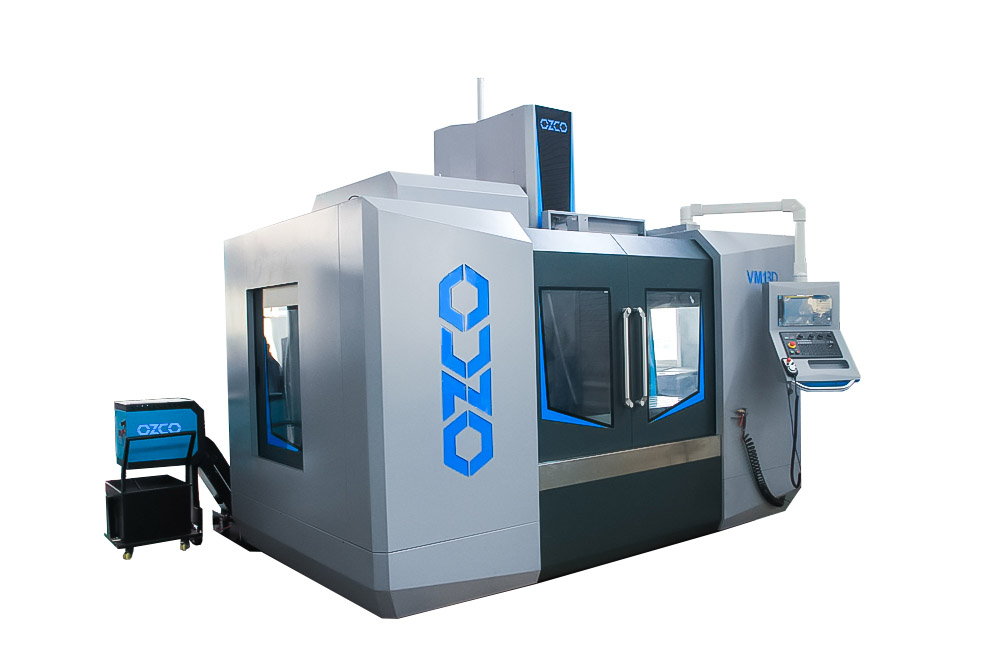

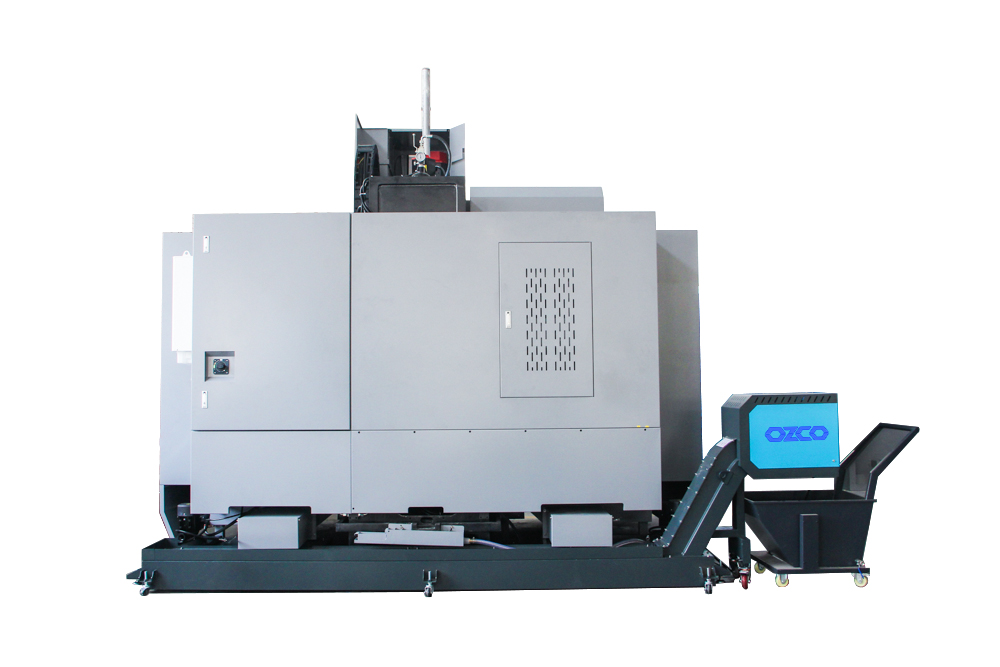

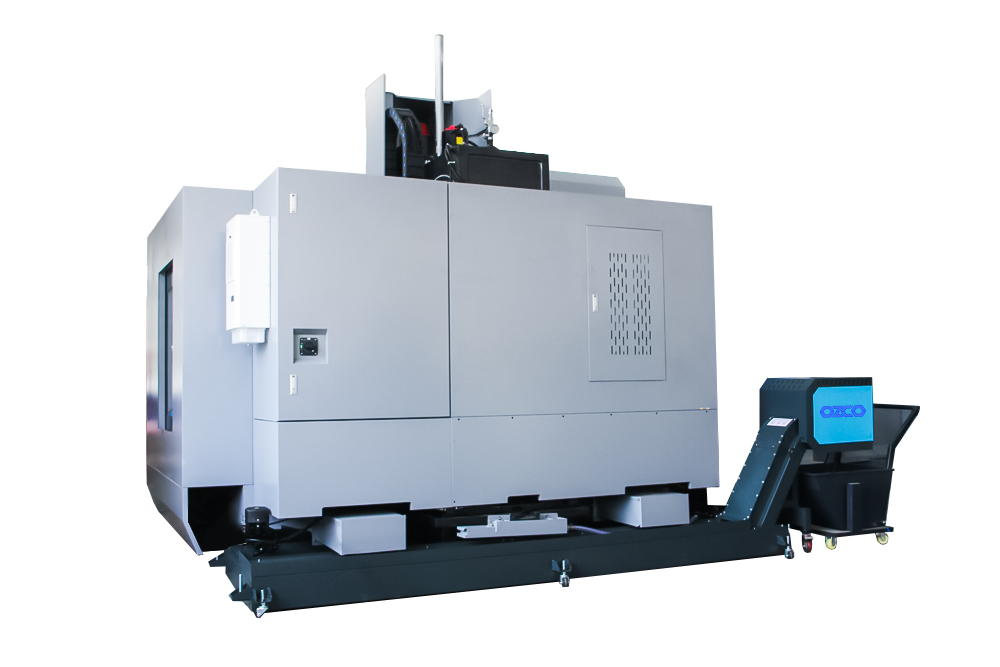

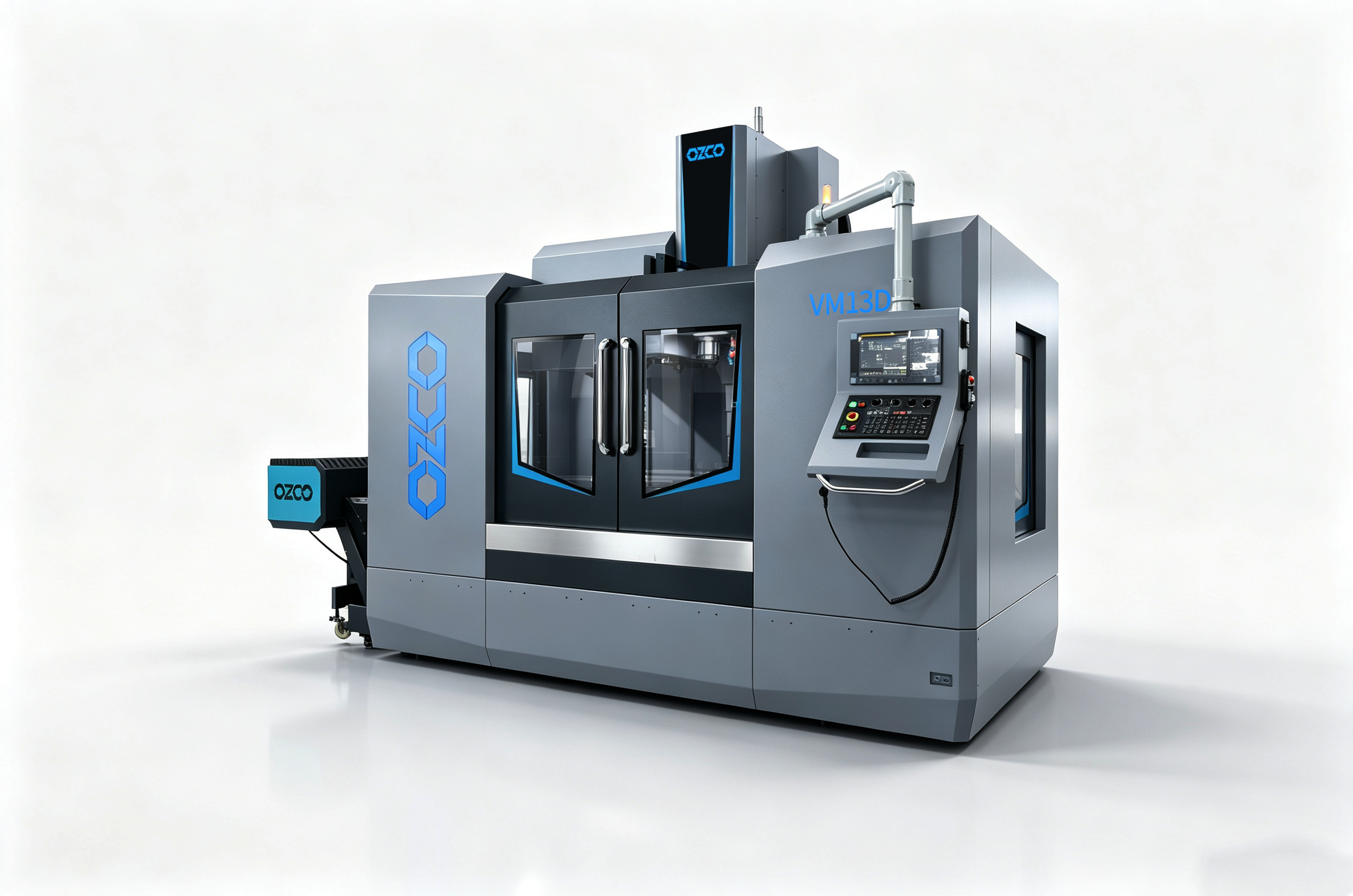

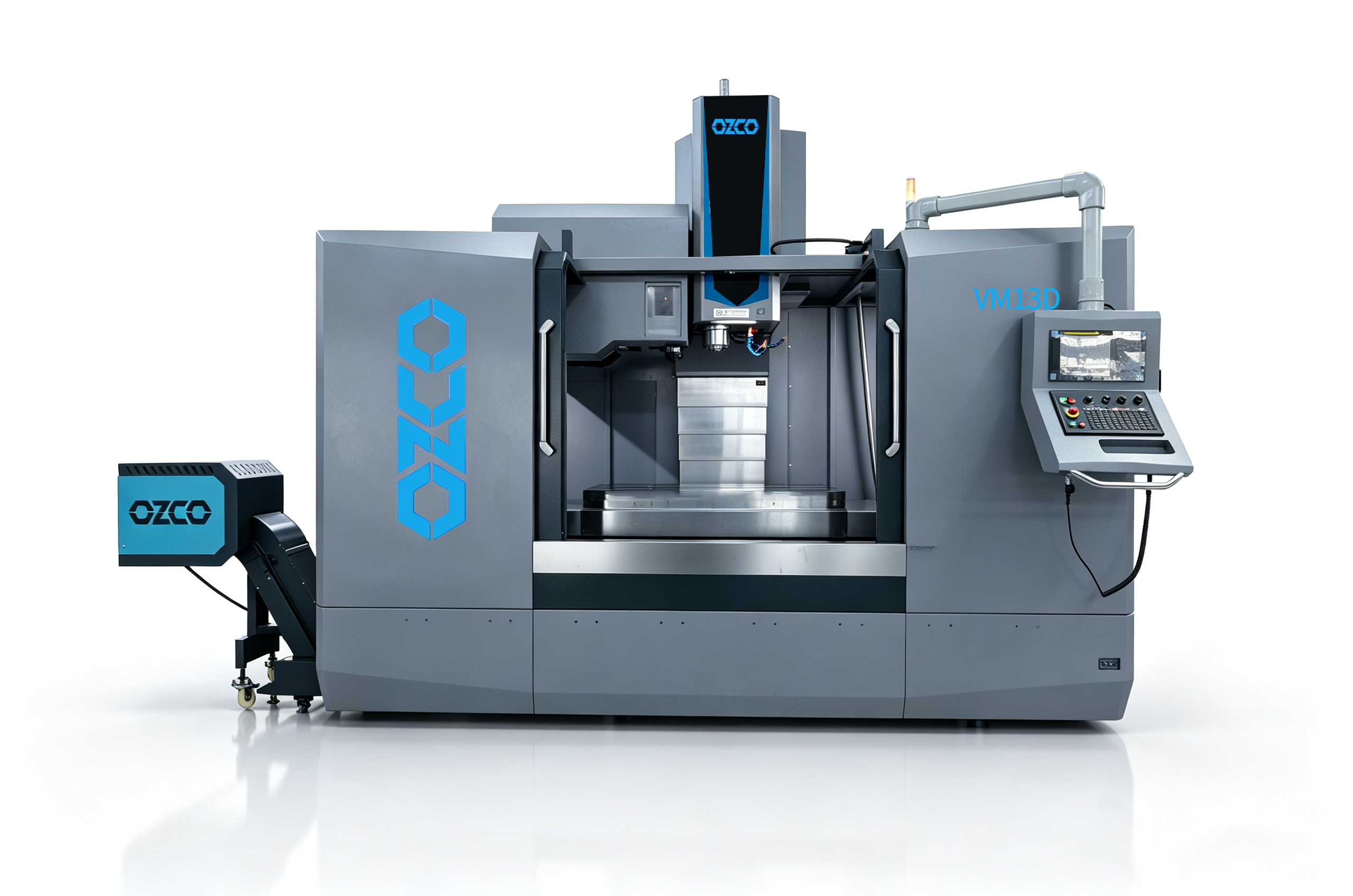

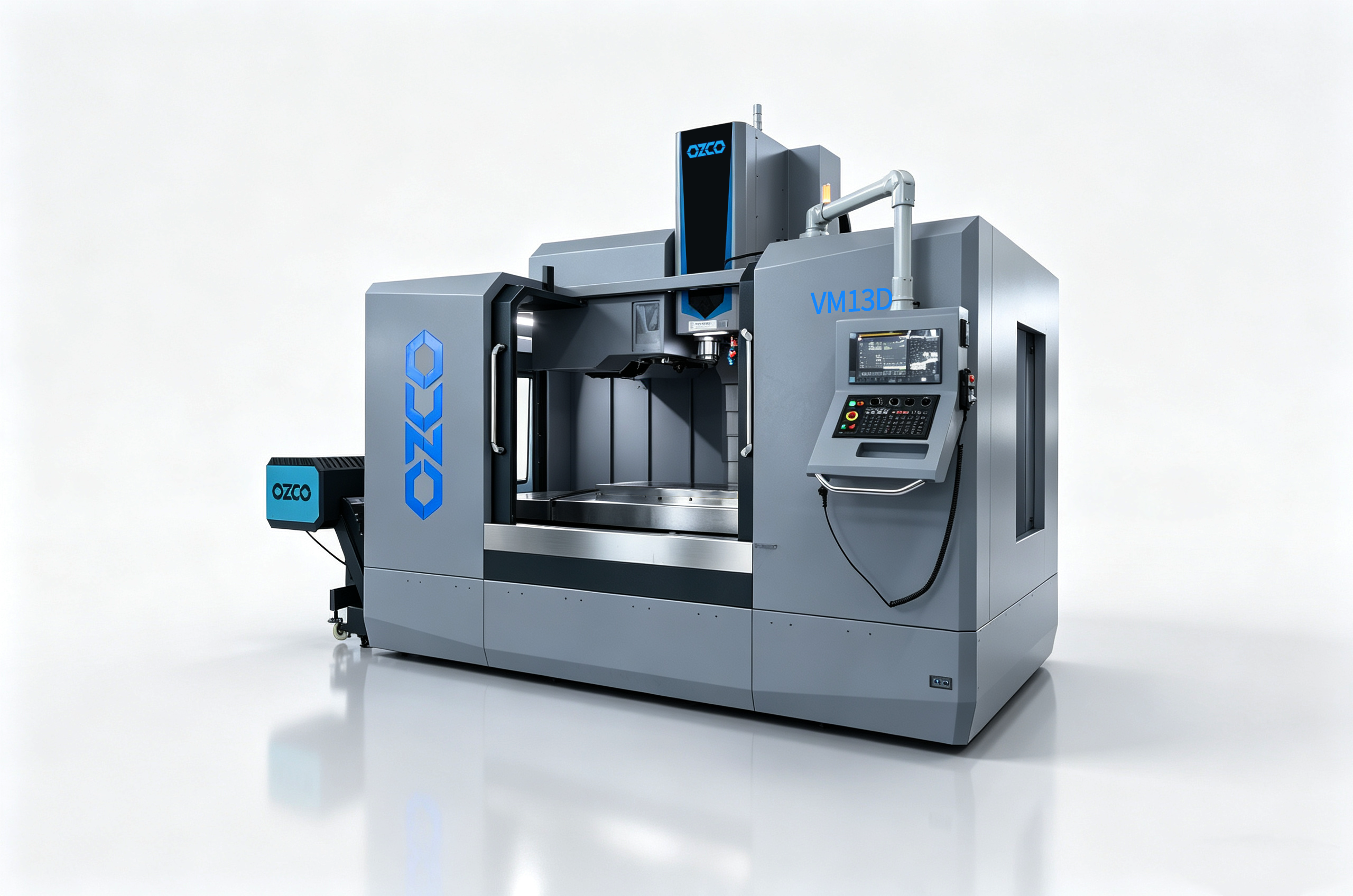

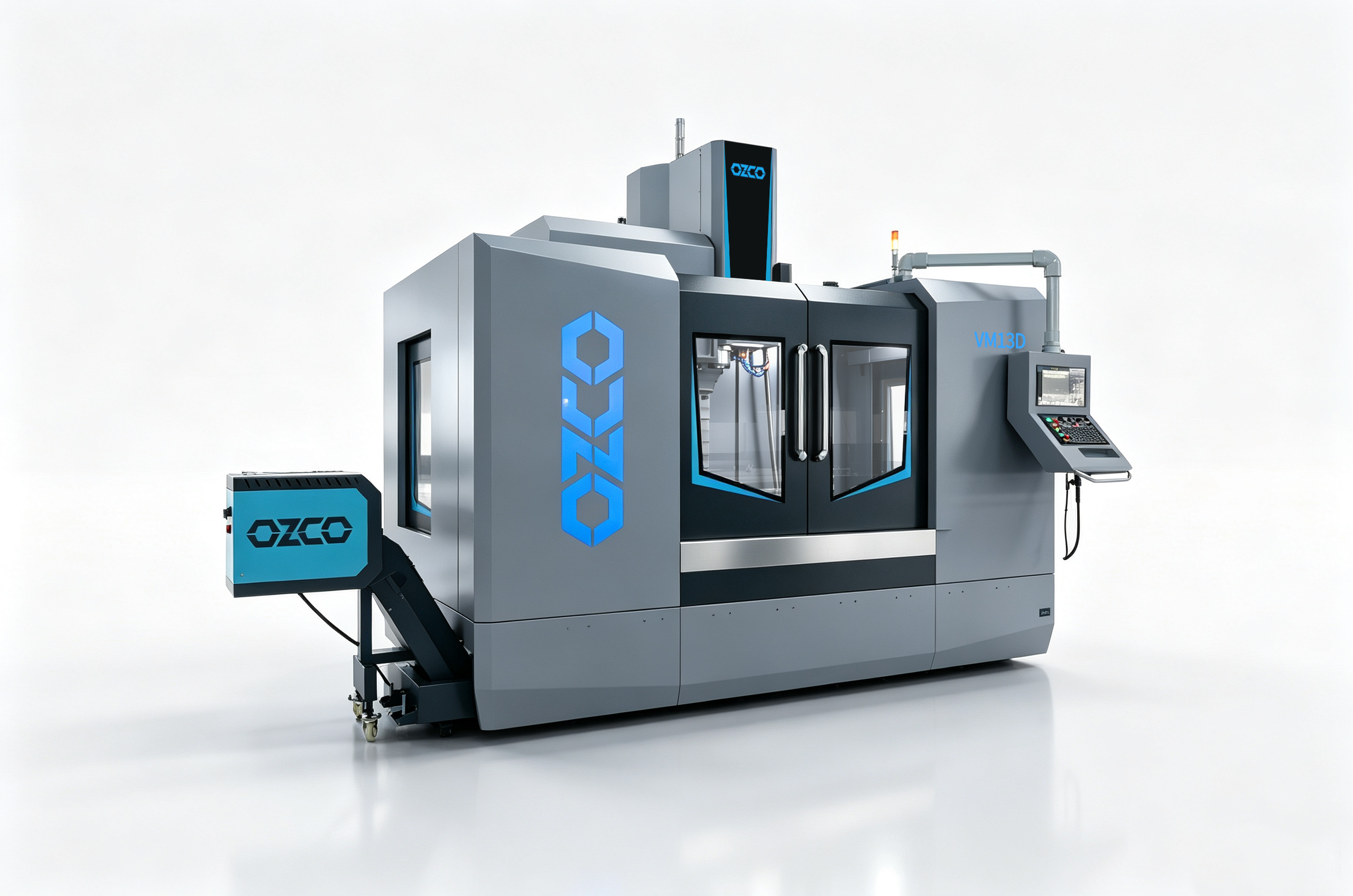

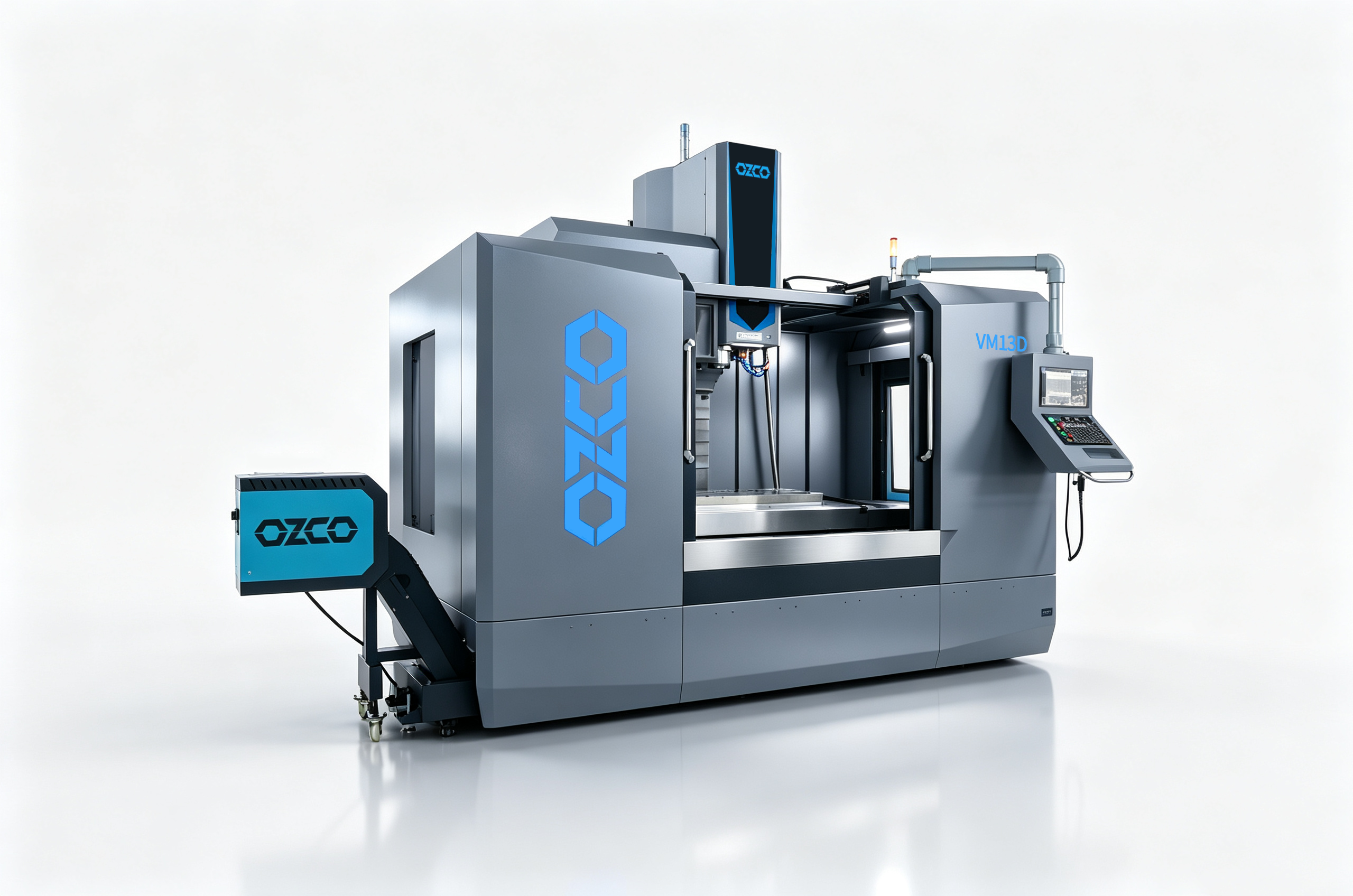

VM13D CNC Dik İşleme Merkezi
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
- Opsiyonel Aksesuarlar
| VM13D CNC Dik İşleme Merkezi | |
|---|---|
| Ana Motor Gücü | 11/15 kW |
| Tabla Ölçüsü | 1500x700 mm |
| T Slot Ölçüsü | 5/22/135 mm mm |
| Tabla Kapasitesi | 1300 kg |
| X,Y,Z Eksen Hareketleri | 1300,700,700 mm |
| Mil-Tabla Arası Mesafe | 160-860 mm mm |
| Mil-Sütun Arası Mesafe | 740 mm mm |
| Spindle/Mil Hızı | 12.000 dev/dak, Direct Drive |
| Spindle/Mil Koniği | BBT40 |
| Spindle/Mil Çapı | 155 mm |
| X,Y,Z Seri İlerleme Hızları | 30/30/30 m/dak |
| X,Y,Z Motor Güçleri | 3/3/3 kW |
| Kesme Hızı | 10.000 mm/dak |
| Magazin Tipi ve Kapasitesi | 24 İstasyonlu Kol Tipi ATC |
| Maksimum Takım Çapı | 80/150 mm |
| Kontrol Ünitesi | Mitsubishi M80V - Opsiyonel: Fanuc 0i-MF PLUS |
| Sürücü ve Enkoder | Mitsubishi - Fanuc |
| Ana Motor Tork Gücü | 77,8/159 Nm |
| X,Y,Z Masuralı Lineer Kızak Ölçüleri | 45/45/55 mm |
| X,Y,Z Vidalı Mil Çapları | 50/50/50 mm |
| Pozisyon Hassasiyeti | ±0.005 |
| Tekrarlanabilir Pozisyon Hassasiyeti | ±0.003 |
| Makina Ölçüleri (UxGxY) | 4400x3500x2520 mm dev/dak |
| Net Ağırlık | 10.500 kg |
Donanım
•Yüksek hassasiyetere sahip bilyalı miller (HIWIN, Tayvan)
•Yüksek rijitlikte ve yüksek dinamik/ statik yük taşıma kapasitesine sahip masuralı lineer kızaklar (THK, Japonya)
•Özel tasarım, güçlü rulman grubu (NSK, Japonya)
•Yüksek verimlilik ve hassasiyete sahip spindle (ROYAL, Tayvan)
•Güvenili ve üst kalite elektrik sistemi (SCHNEIDER, Fransa)
•Uzun ömürlü merkezi yağlama sistemi (HERG, Japonya)
•Titreşimi düşük, asşınmaya dayanıklı ve hassas magazin (POJU, Tayvan)
•Tüm eksen motorları, sürücüler ve enkoderlar, kontrol ünitesi markasıyla;
•Mitsubishi/Fanuc/Siemens
•Ultra dayanıklı ve yüksek sızdırmazlığa sahip, sıvı temas alanlarında paslanmaz malzeme kullanılan, aydınlatma ve kabin içi yıkama gibi sistemlerle ergonomik bir çalışma alanı oluşturan, OZCO patentli özel dizayn makina kabini.
•OZCO özel dizaynı palet tipi talaş konveyörü.
•Yüksek mukavemetli, titreşimi emen, 6 ay ve üzeri zamanla dinlendirilmiş rijit döküm gövde.
•3 Eksen masuralı lineer kızak
•3 Eksende teleskopik kızak koruyucular
•Spindle/Mil soğutma sistemi
•Spindle/Mil hava üfleme sistemi
•Hava ve soğutma tabancası
•Rijit kılavuz çekme
•M30 otomatik kapatma sistemi
•Full kalıpçı paket
•Elektrik kabinini soğutma sistemi
•Terazi ve denge pabuçları
•Kabin içi aydınlatma
•3 Renkli ikaz lambası
•Merkezi yağlama sistemi
•RS232 bilgi aktarım port sistemi
•P05 10.000 köşeleri yumuşak dönme fonksiyonu
•2x4 Bar kabin içi yıkama sistemi
•MPG, taşınabilir el çarkı
•Tam kapalı kabin
•Kayışlı modellerde helezon tip talaş konveyörü, Direct Drive modellerde palet tip talaş konveyörü (VM4 serisi hariç)
•CNC divizör için tezgah üzerinde hazır 4. eksen elektrik sistemi
•380V/50 Hz transformatör
•CE donanımı
•Mitsubishi M80V, Fanuc 0i-MF Plus kontrol ünitesi
•BBT40 spindle
•Takım içi su verme (CTS)
•VM13 için palet tipi talaş konveyörü
•VM13 için Mitsubishi 15” ekran
•VM13D için 15/18,5 kW-10.000 dev/dak BBT40
vey BBT50 (CTS’Lİ)
•255mm divizör, TJR
•320 mm divizör, TJR
•Divizör karşı punta
•Divizör aynalı karşı punta
