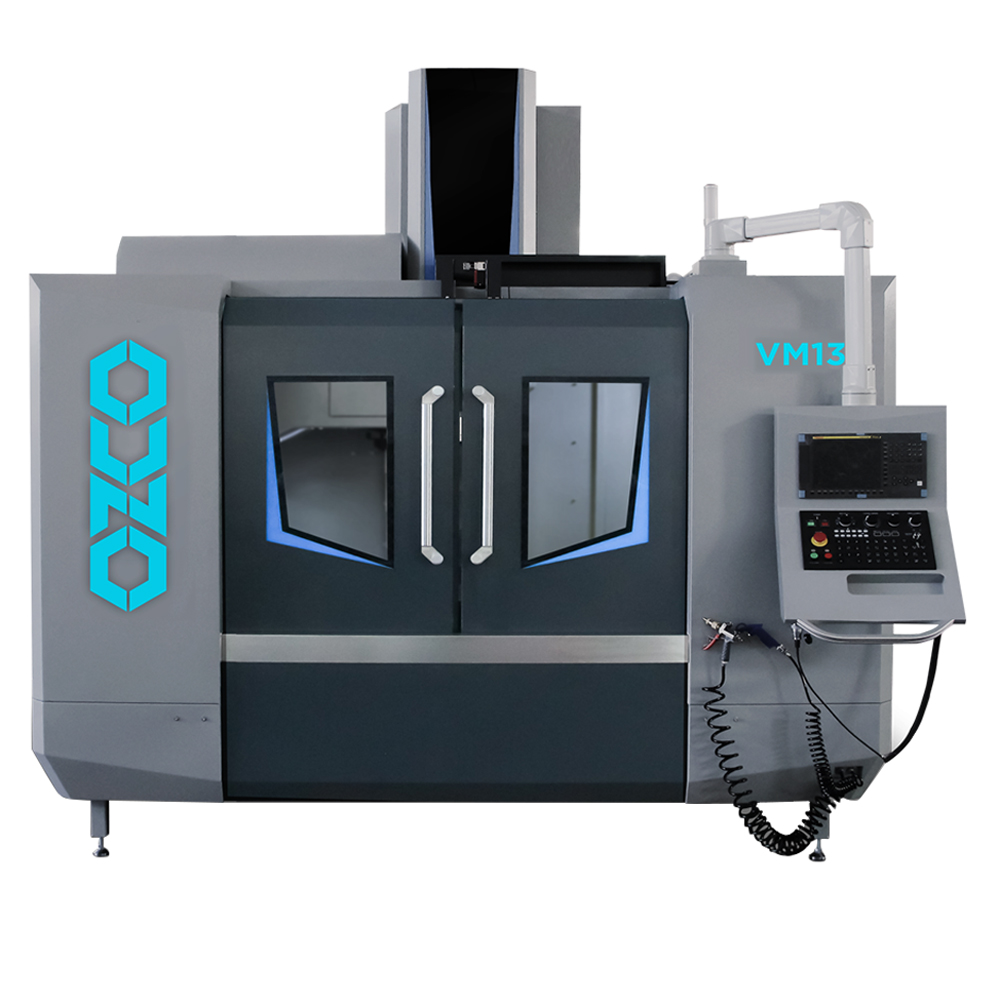

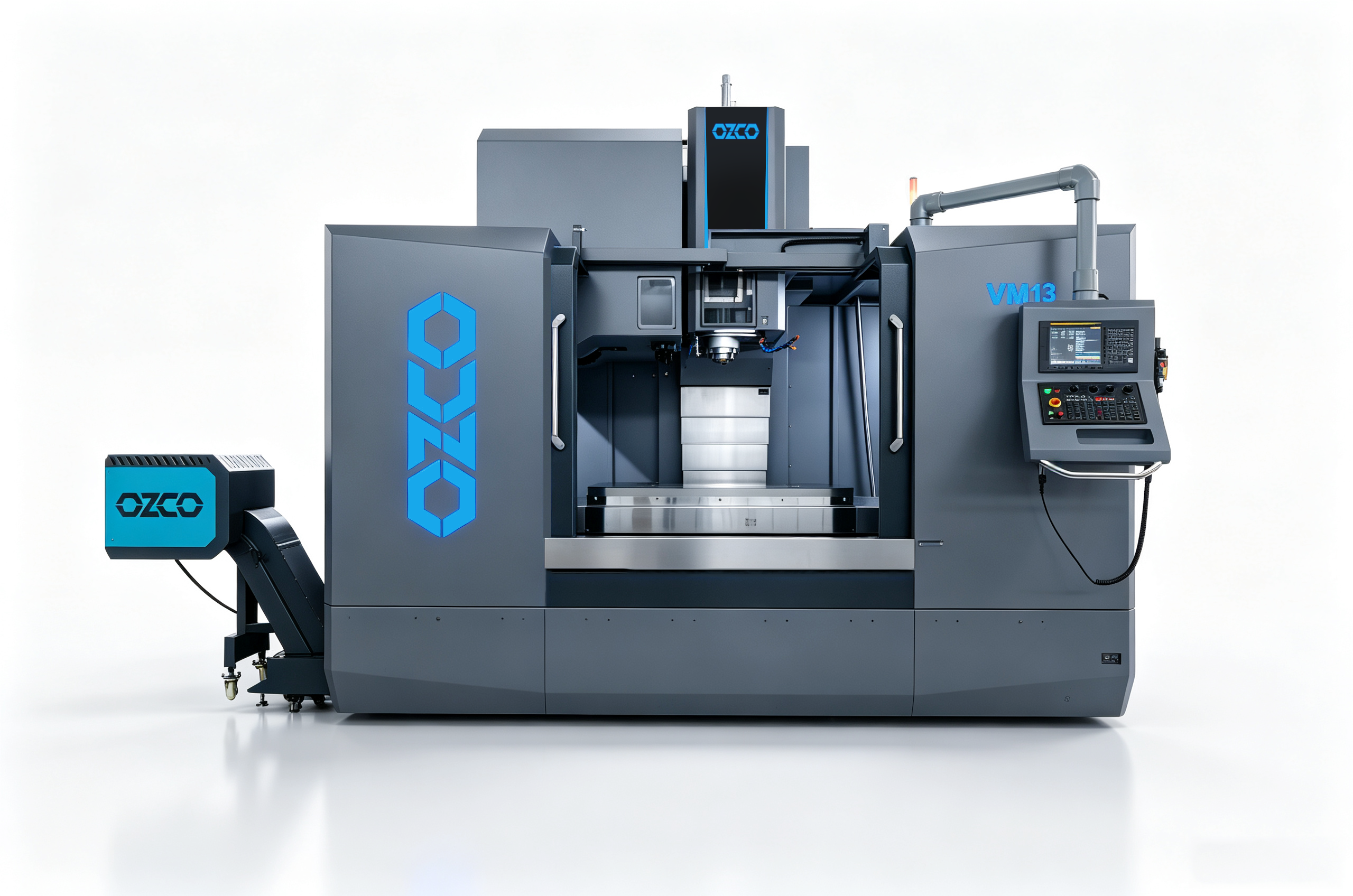

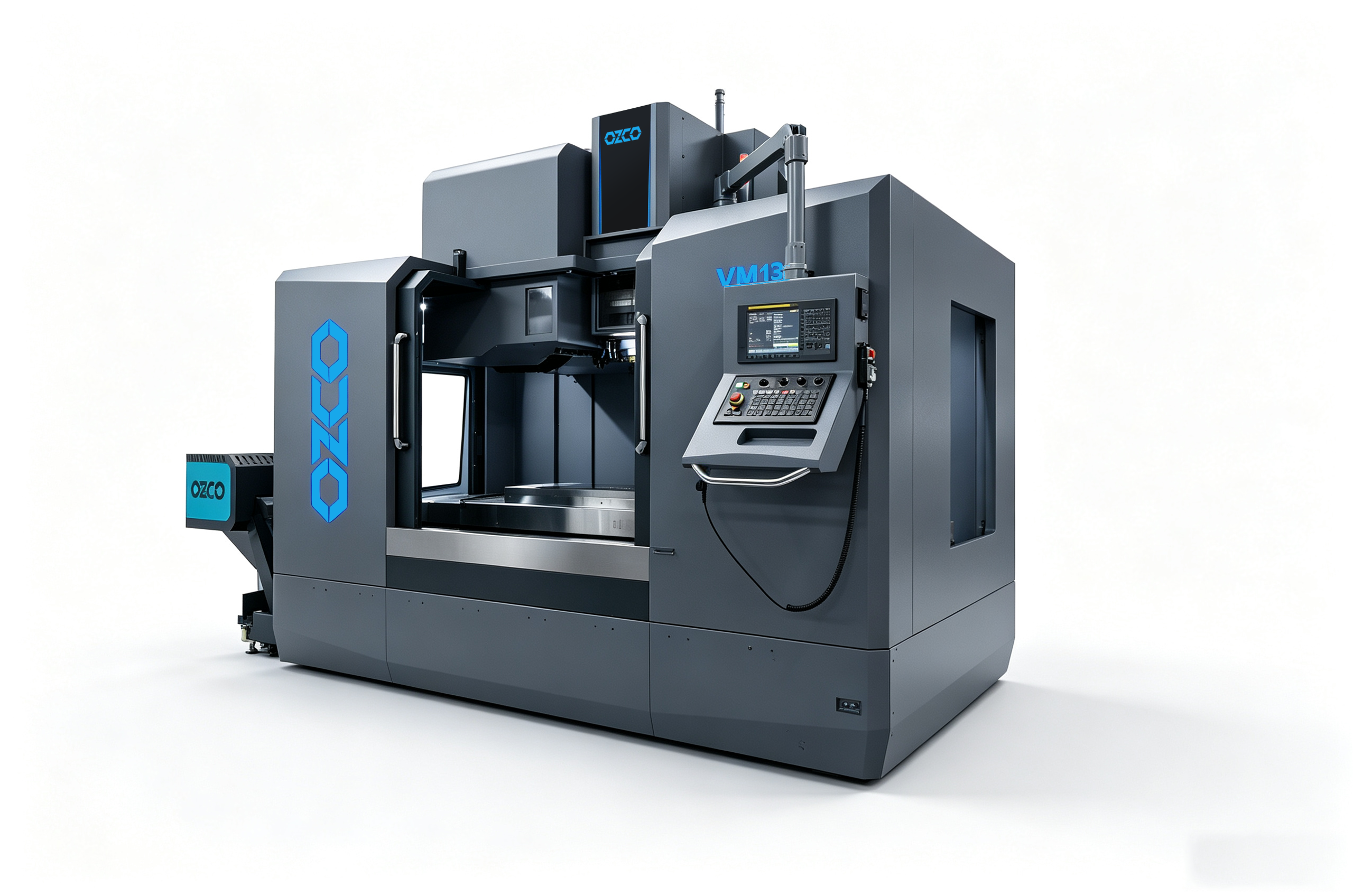

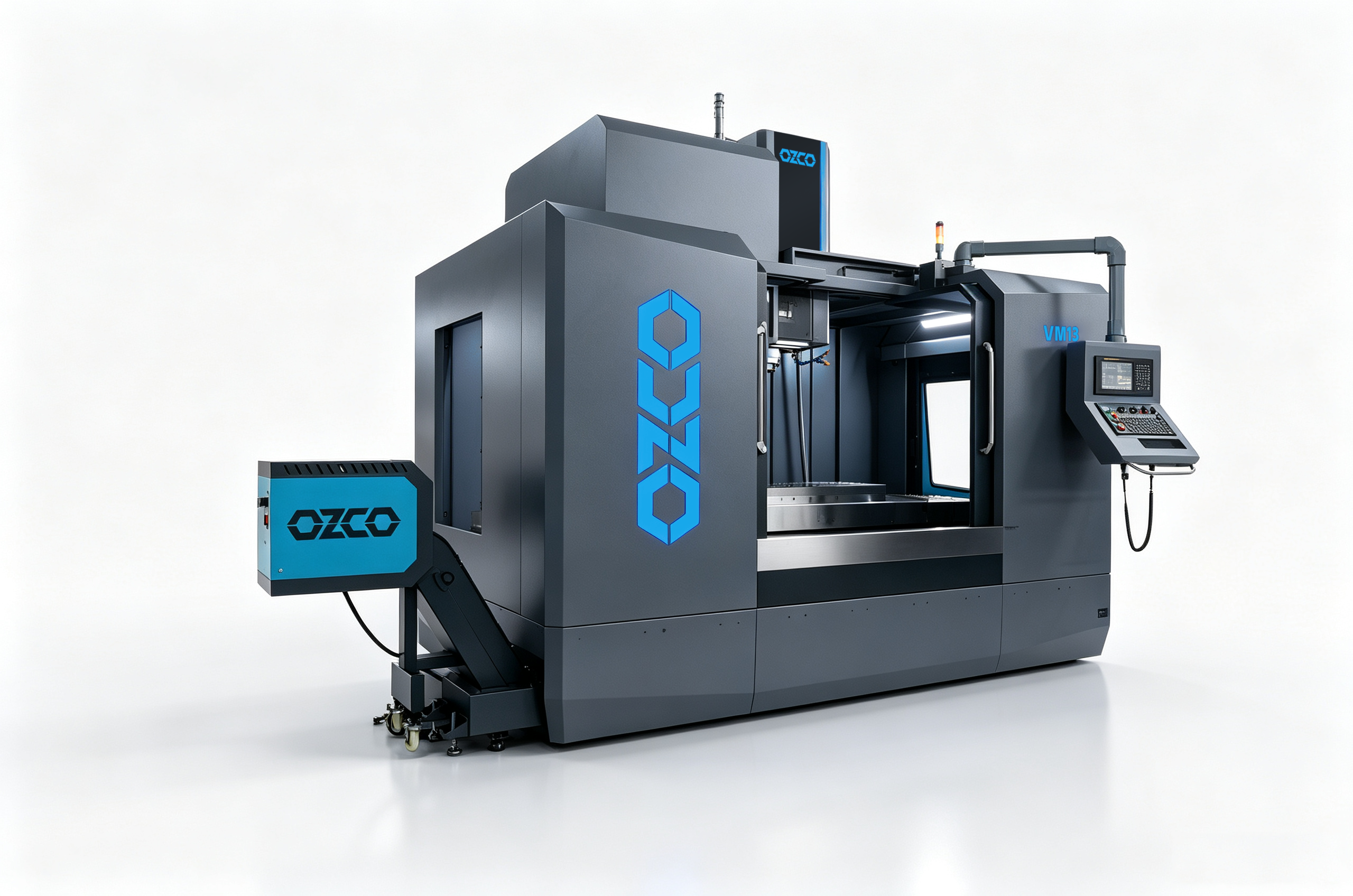

VM13 CNC Dik İşleme Merkezi
Ana Motor Gücü15/18.5 kW
Tabla Ölçüsü1500x700 mm
T Slot Ölçüsü5/18/140 mm
Tabla Yük Kapasitesi (max.)1200 kg
X,Y,Z Eksen Hareketleri1300,700,700 mm
Mil-Tabla Arası Mesafe160-860 mm
Mil-Sütun Arası Mesafe740 mm
Spindle/Mil Hızı8.000 dev/dak, Kayışlı Tip
Spindle/Mil KoniğiBT50
Spindle/Mil Çapı155 mm
X,Y,Z Seri İlerleme Hızları30/30/30 m/dak
X,Y,Z Motor Güçleri3/3/3 kW
Kesme Hızı10.000 mm/dak
Magazin Tipi ve Kapasitesi24 İstasyonlu Kol Tipi ATC
Maksimum Takım Çapı105/200 mm mm
Kontrol ÜnitesiMitsubishi M80A
Sürücü ve EnkoderMitsubishi
Ana Motor Tork Gücü70-118 Nm
X,Y,Z Masuralı Lineer Kızak Ölçüleri45/45/55 mm
X,Y,Z Vidalı Mil Çapları50/50/50 mm
Pozisyon Hassasiyeti+/- 0.007
Tekrarlanabilir Pozisyon Hassasiyeti+/- 0.004
Net Ağırlık10.500 kg

Ana Komponentler

• Bilyalı miller (HIWIN, Tayvan)

• Masuralı lineer kızaklar (HIWIN, Tayvan)

• Rulman grubu (NSK, Japonya)

• Spindle/Mil (ROYAL, Tayvan)

• Elektrik sistemi (SCHNEIDER, Fransa)

• Merkezi yağlama sistemi (HERG, Japonya)

• Magazin (OKADA / POJU, Tayvan)

• Mitsubishi M80A kontrol ünitesi

• 15" LCD renkli dokunmatik kontrol paneli

• 20 bar takım içi su verme (CTS)

• Hava ve soğutma tabancası

• Rijit kılavuz çekme

• M30 otomatik kapatma sistemi

• Full kalıpçı paket

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• 3 Eksen masuralı lineer kızak

• 3 Eksende teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Spindle/Mil hava üfleme sistemi

• RS232 bilgi aktarım port sistemi

• P05 10.000 köşeleri yumuşak dönme fonksiyonu

• 4 Bar kabin içi yıkama sistemi

• MPG, taşınabilir el çarkı

• Tam kapalı kabin

• Bant tip talaş konveyörü

• CNC divizör için tezgah üzerinde hazır elektrik sistemi

• 380V/50 Hz transformatör

• CE donanımı

• Fanuc 0i-MF kontrol ünitesi

• CNC döner tabla, 4. eksen
