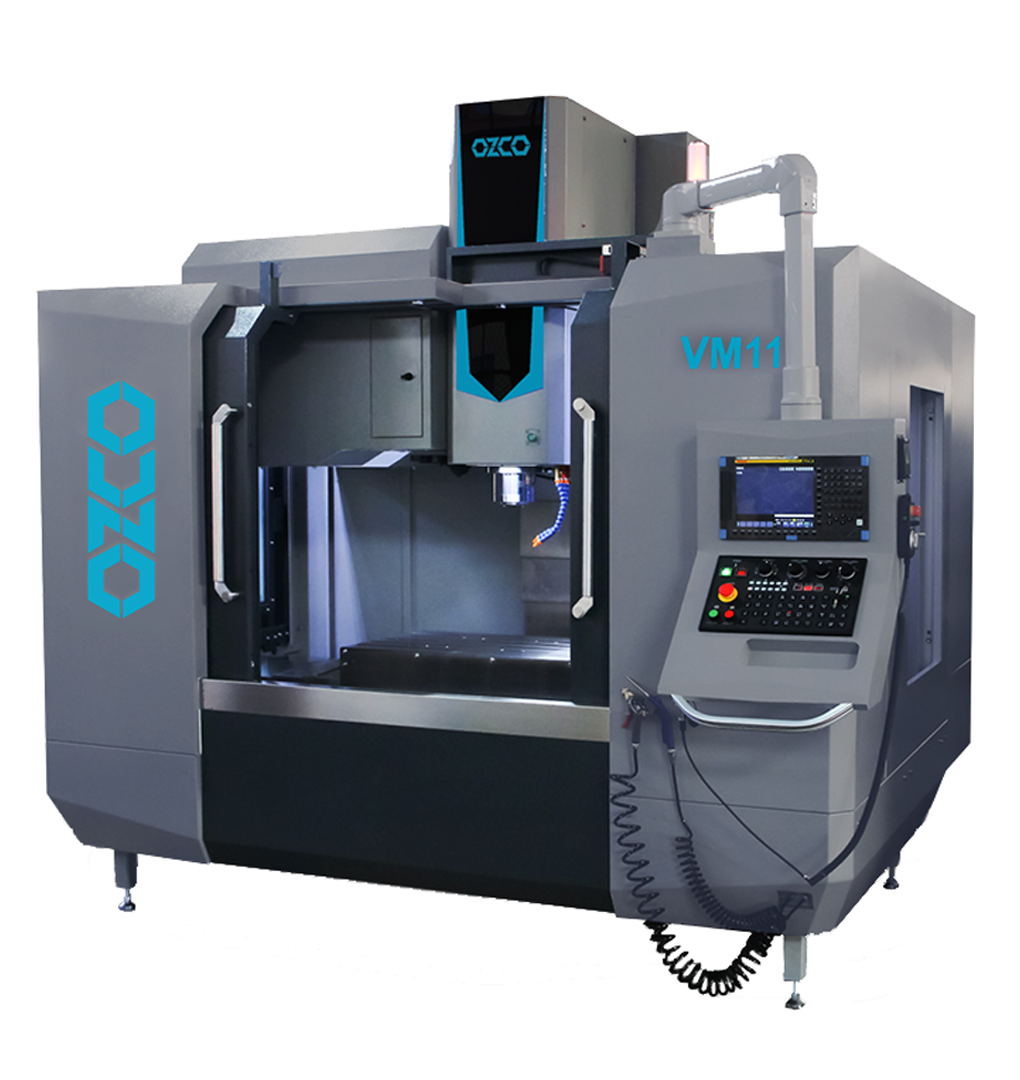

VM11 CNC Dik İşleme Merkezi
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
- Opsiyonel Aksesuarlar
| VM11 CNC Dik İşleme Merkezi | |
|---|---|
| Ana Motor Gücü | 11/15 kW |
| Tabla Ölçüleri | 1200x600 mm |
| T Slot Ölçüsü | 5/18/125 mm |
| Tabla Yük Kapasitesi (max.) | 1000 kg |
| X,Y,Z Eksen Hareketleri | 1100,600,600 mm |
| Mil-Tabla Arası Mesafe | 120-720 mm |
| Mil-Sütun Arası Mesafe | 650 mm |
| Spindle/Mil Hızı | 10.000 dev/dak, Kayışlı Tip |
| Spindle/Mil Koniği | BT40 |
| Spindle/Mil Çapı | 150 mm |
| X,Y,Z Seri İlerleme Hızları | 36/36/30 m/dak |
| X,Y,Z Motor Güçleri | 3/3/3 kW |
| Kesme Hızı | 10.000 mm/dak |
| Magazin Tipi ve Kapasitesi | 24 İstasyonlu Kol Tipi ATC |
| Maksimum Takım Çapı | 80/130 mm mm |
| Kontrol Ünitesi | Mitsubishi M80A |
| Sürücü ve Enkoder | Mitsubishi |
| Ana Motor Tork Gücü | 70/118 Nm |
| X,Y,Z Masuralı Lineer Kızak Ölçüleri | 45/45/45 mm |
| X,Y,Z Vidalı Mil Çapları | 40/40/40 mm |
| Pozisyon Hassasiyeti | +/- 0,005 |
| Tekrarlanabilir Pozisyon Hassasiyeti | +/- 0,003 |
| Net Ağırlık | 7.200 kg |
Ana Komponentler
• Bilyalı miller (HIWIN, Tayvan)
• Masuralı lineer kızaklar (HIWIN, Tayvan)
• Rulman grubu (NSK, Japonya)
• Spindle/Mil (ROYAL, Tayvan)
• Elektrik sistemi (SCHNEIDER, Fransa)
• Merkezi yağlama sistemi (HERG, Japonya)
• Magazin (OKADA / POJU, Tayvan)
•50 Hz transformatör
• CE donanımı
• Fanuc 0i-MF kontrol ünitesi
• CNC döner tabla, 4. eksen
