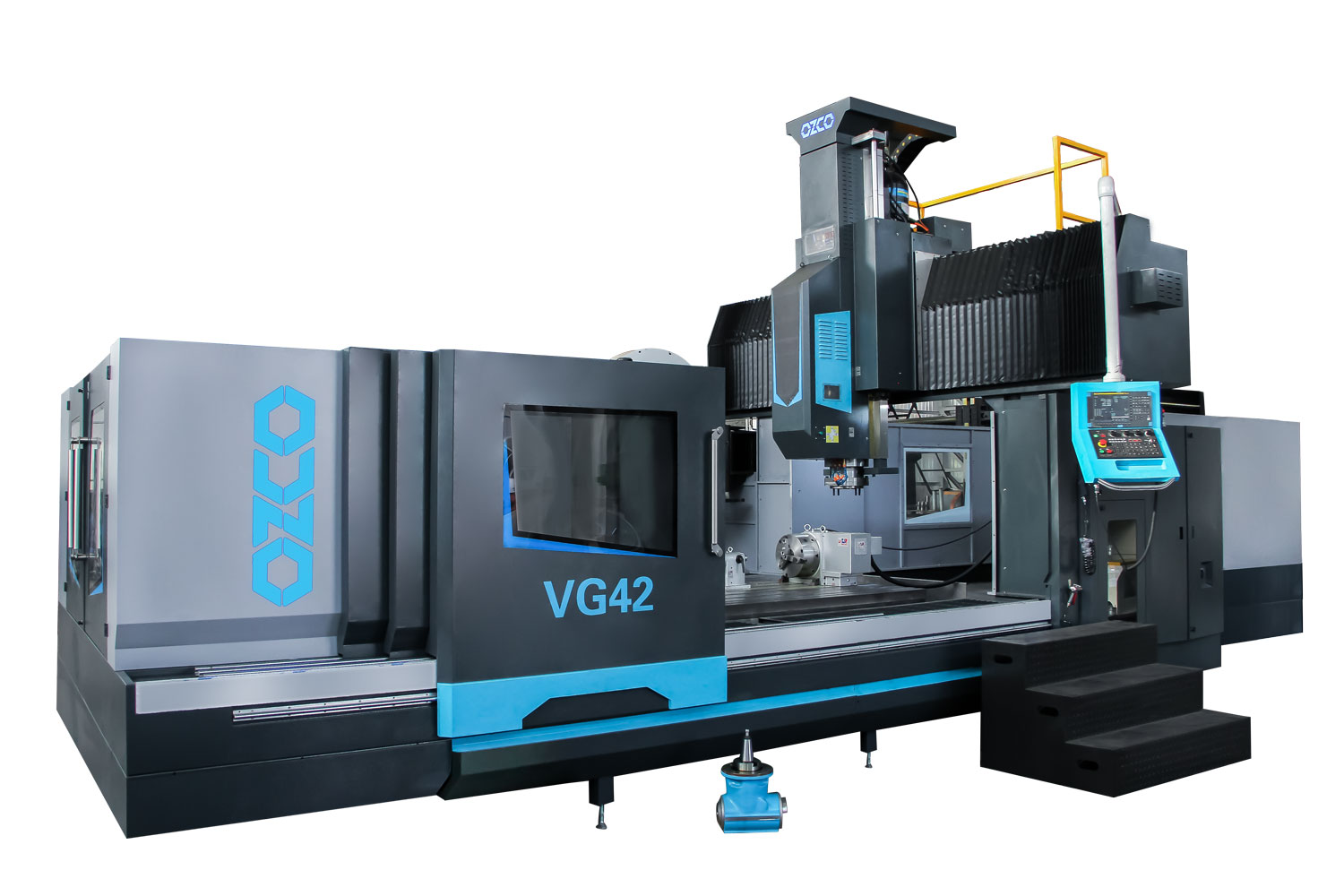

VG42 Köprü Tipi CNC Dik İşleme Merkezi
Motor Gücü22/26 kW w

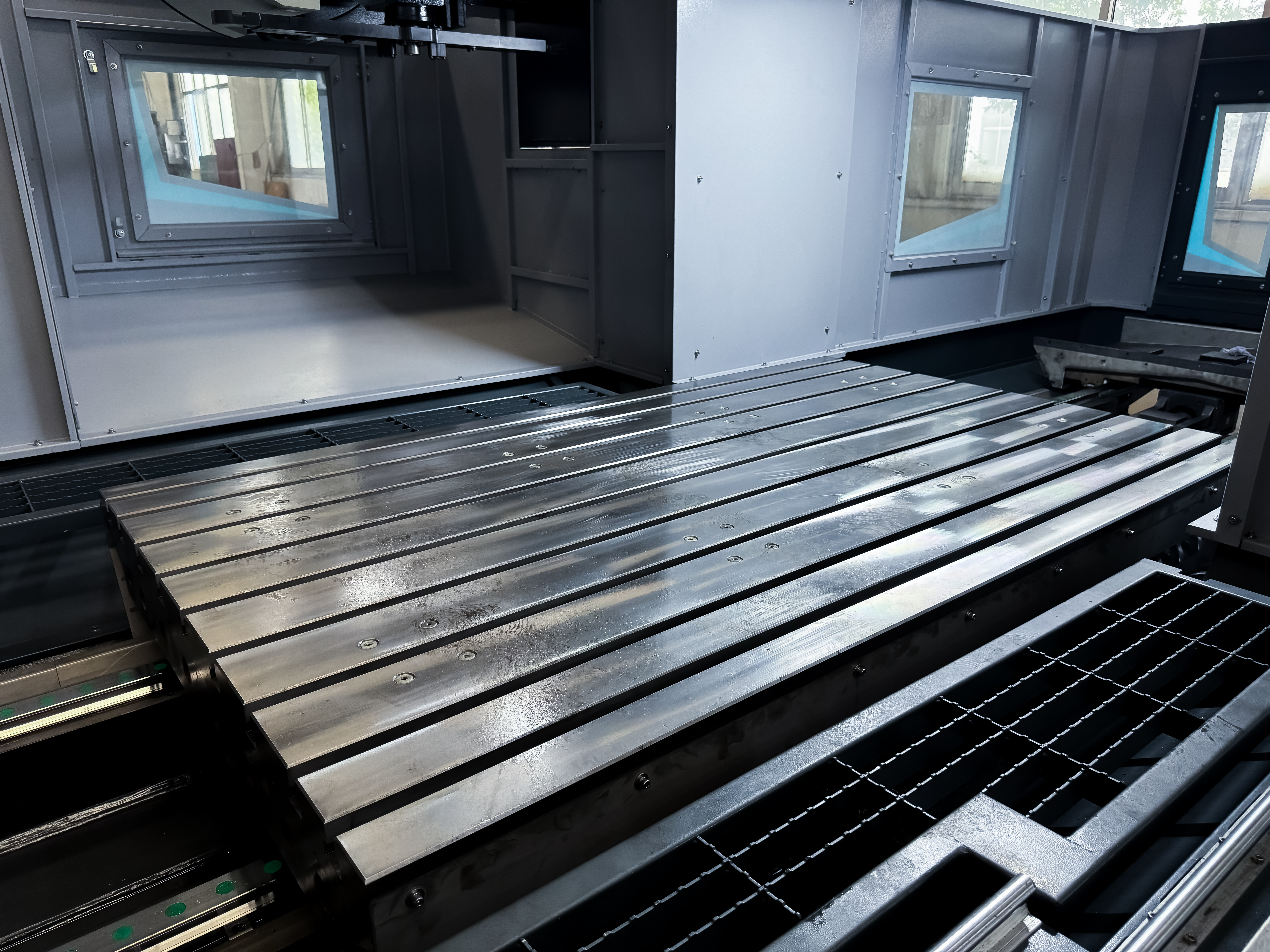

Tabla Ölçüsü4000x1800 mm
T Slot Ölçüsü28/9/180 mm
Tabla Kapasitesi12.000 kg
X,Y,Z Eksen Hareketleri4200, 2500, 1000 mm
İki Kolon/Köprü Arası Mesafe2200 mm
Mil-Tabla Arası Mesafe200-1200 mm
Spindle/Mil Hızı6.000 rpm
Spindle/Mil KoniğiBT50
Spindle/Mil Çapı190 mm
X,Y,Z Eksen Seri İlerleme Hızları15,15,12 m/min
Kesme Hızı1-8000 mm/min

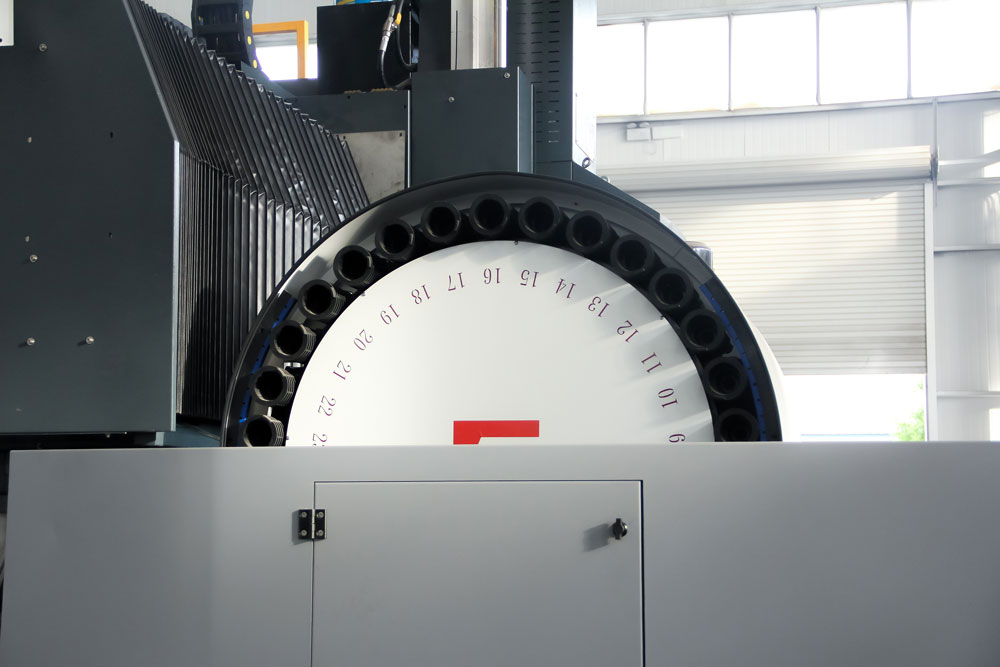

Magazin Tipi ve Kapasitesi30T Disc Type ATC
Kontrol ÜnitesiMitsubishi M80A
Sürücü ve EnkoderMitsubishi
Ana Motor Tork Gücü140/223 Nm
X Eksen Masuralı Lineer Kızak ÖlçüleriRGW55CC6R*2
Y Eksen Masuralı Lineer Kızak ÖlçüleriRGH55CA3R/ RGW55CC2R
X Vidalı Mil ÇapıGQ80x20
Y Vidalı Mil ÇapıGQ63x12
Z Vidalı Mil ÇapıGQ50x10
Pozisyon Hassasiyeti X/Y/Z0,025/0,02/0,018
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z0,016/0,012/0,012
Makine Ölçüleri10200x5200x5300
Ağırlık35.000 kg

Ana Komponentler

• Bilyalı miller (HIWIN, Tayvan)

• Masuralı lineer kızaklar (HIWIN, Tayvan)

• Rulman grubu (NSK, Japonya)

• İş mili (ROYAL, Tayvan)

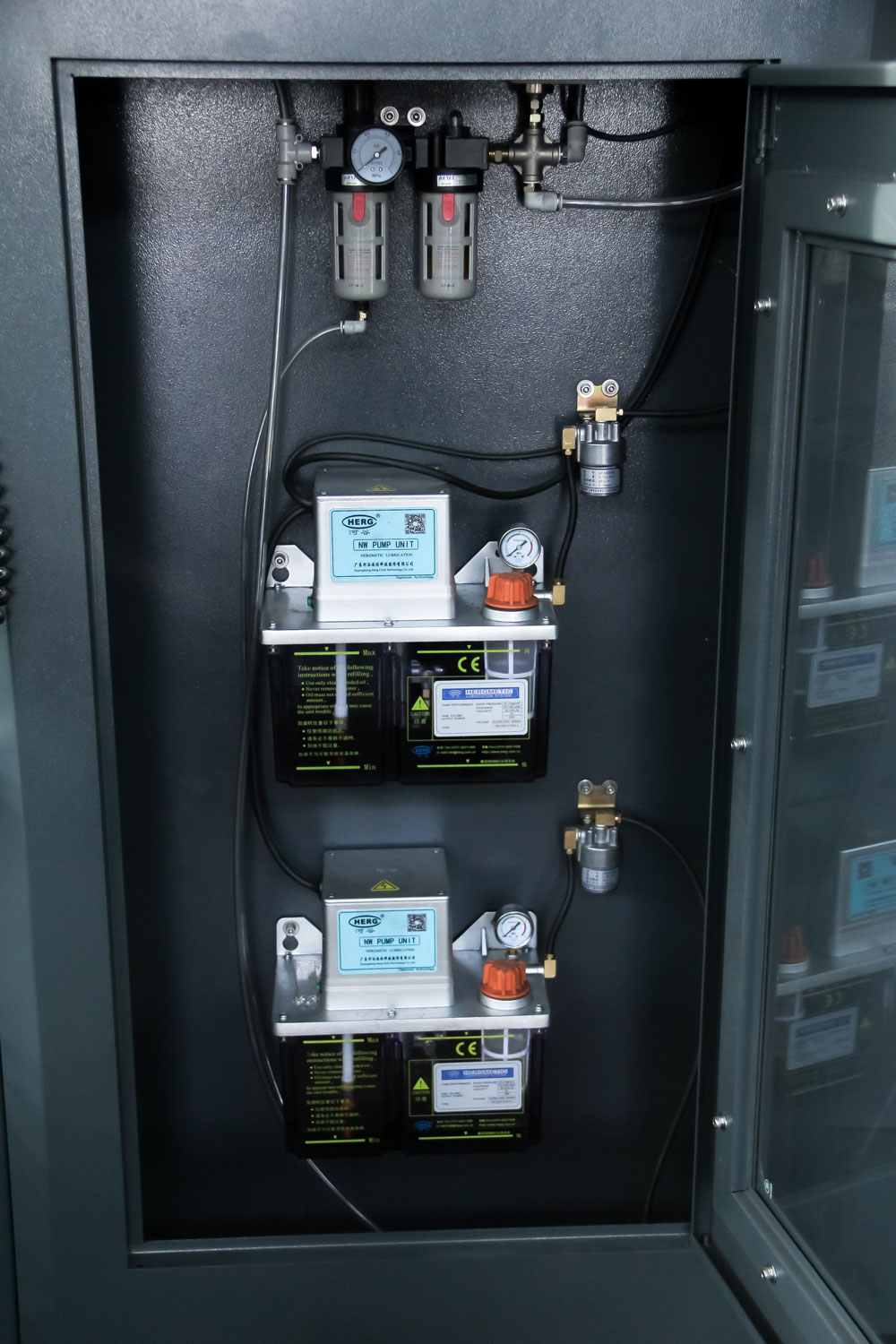

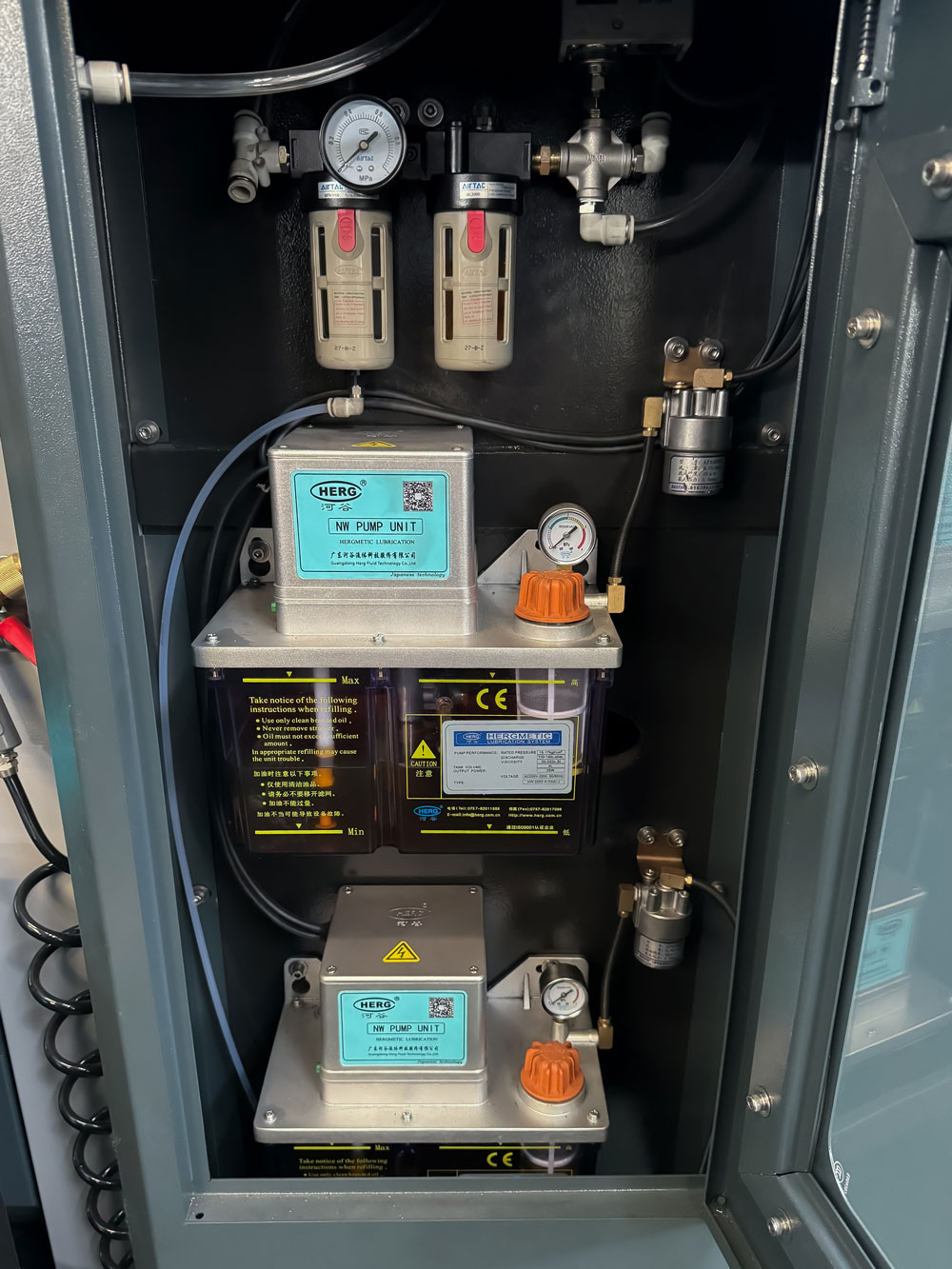

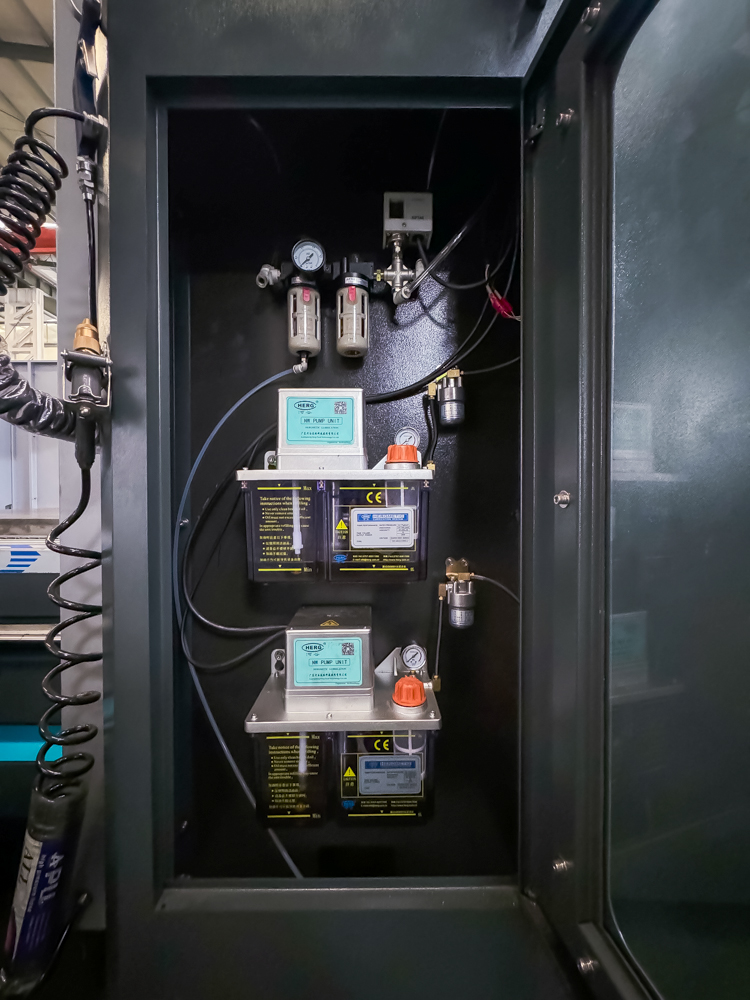

• Otomatik yağlama sistemi (HERG, Japonya)

• Pnömatik sistem (AIRTAC, Tayvan)

• Elektrik sistemi (SCHNEIDER, Fransa)

• Magazin, ATC kollu tip (POJU, Tayvan)

• Mitsubishi M80A kontrol ünitesi

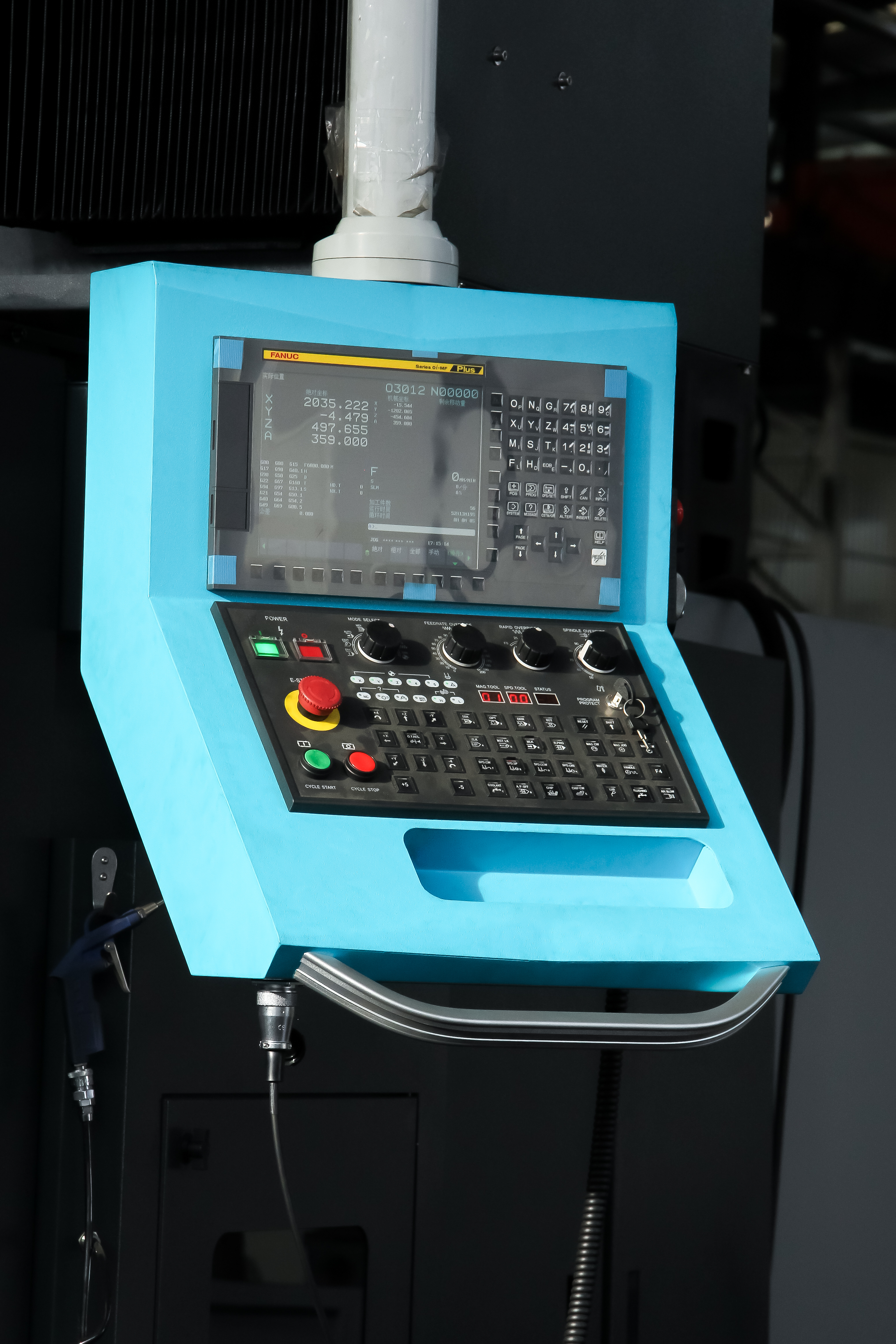

• 15" LCD ekran kontrol paneli

• 20 bar CTS takım içi su verme sistemi

• Hava ve soğutma tabancası

• Rijit kılavuz çekme

• M30 Otomatik kapatma sistemi

• Full kalıpçı paket

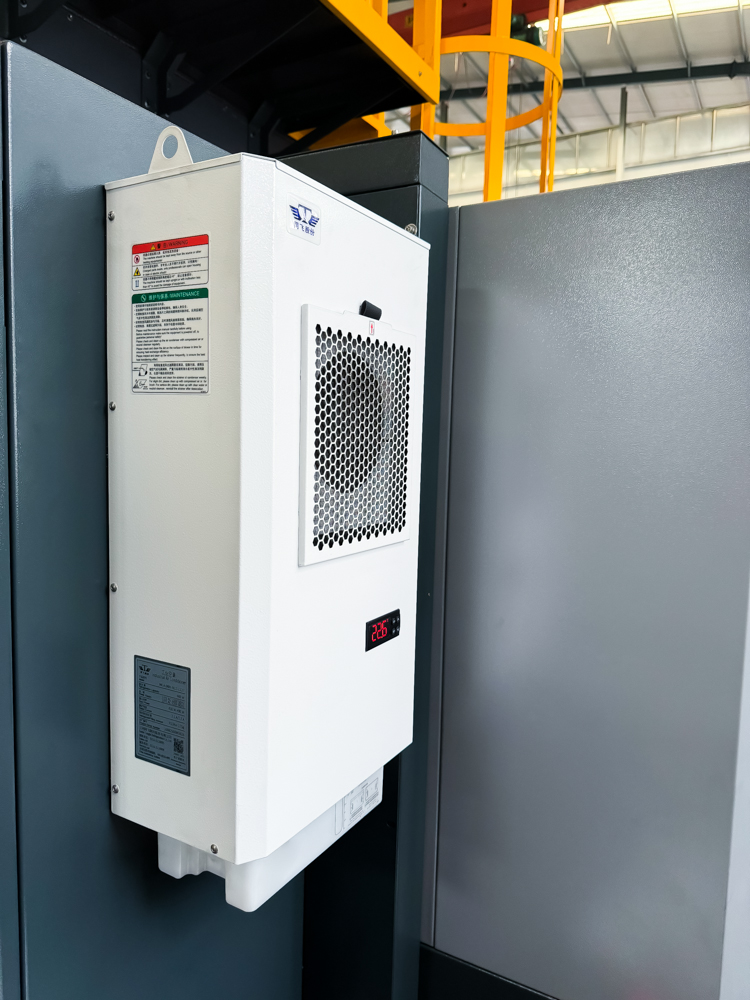

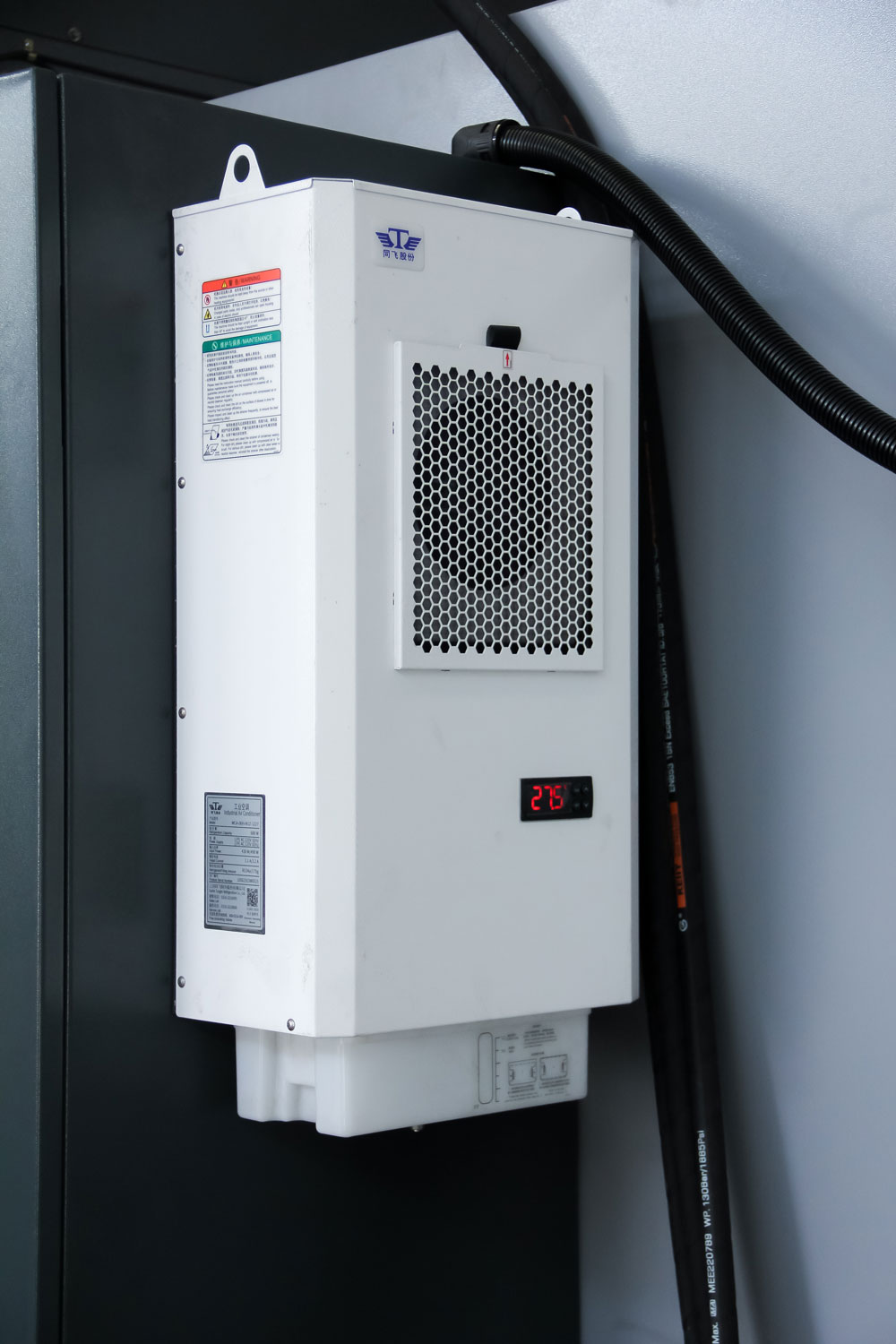

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• 3 Eksen masuralı lineer kızak

• 3 Eksende teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

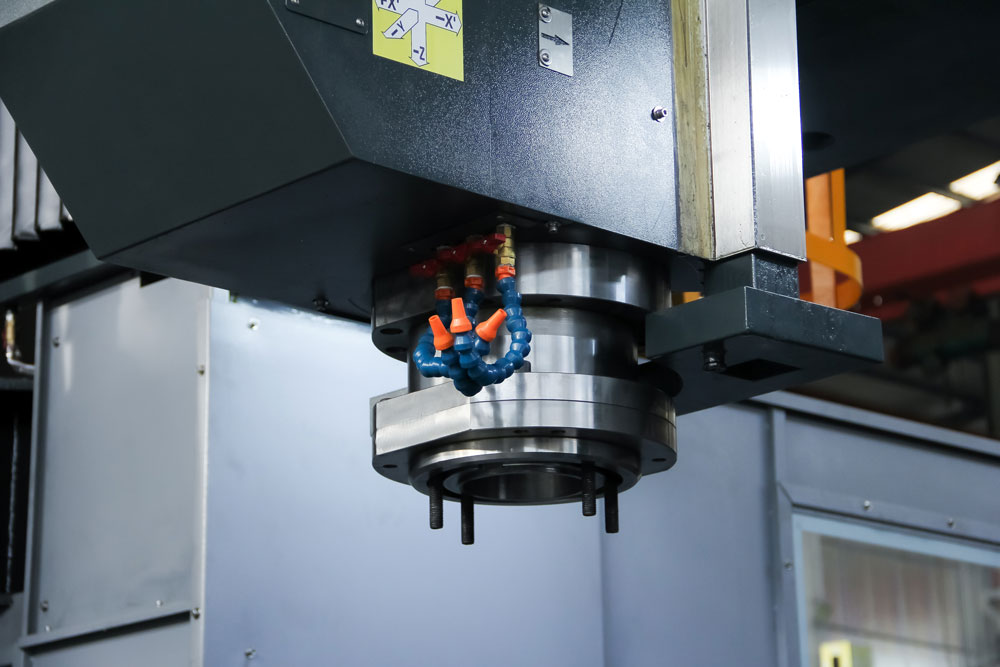

• Spindle/Mil hava üfleme sistemi

• RS232 Bilgi aktarım port sistemi

• P05 10.000 Köşeleri yumuşak dönme fonksiyonu

• MPG, Taşınabilir el çarkı

• Tam kapalı kabin

• 2 Helezon tip, 1 bant tip talaş konveyörü

• CNC divizör için tezgah üzerinde hazır elektrik sistemi

• CE donanımı, 380V/50 Hz transformatör

• Kızak yağı ile soğutma sıvısını ayrıştırma (Oil Skimmer) ünitesi

• Heidenhain lineer cetvel

• Fagor lineer scales cetvel

• Otomatik hareketli açılı kafa

• Manuel 90° açılı kafa

• Otomatik takım ayarı

• Dikey/Yatay takım magazini

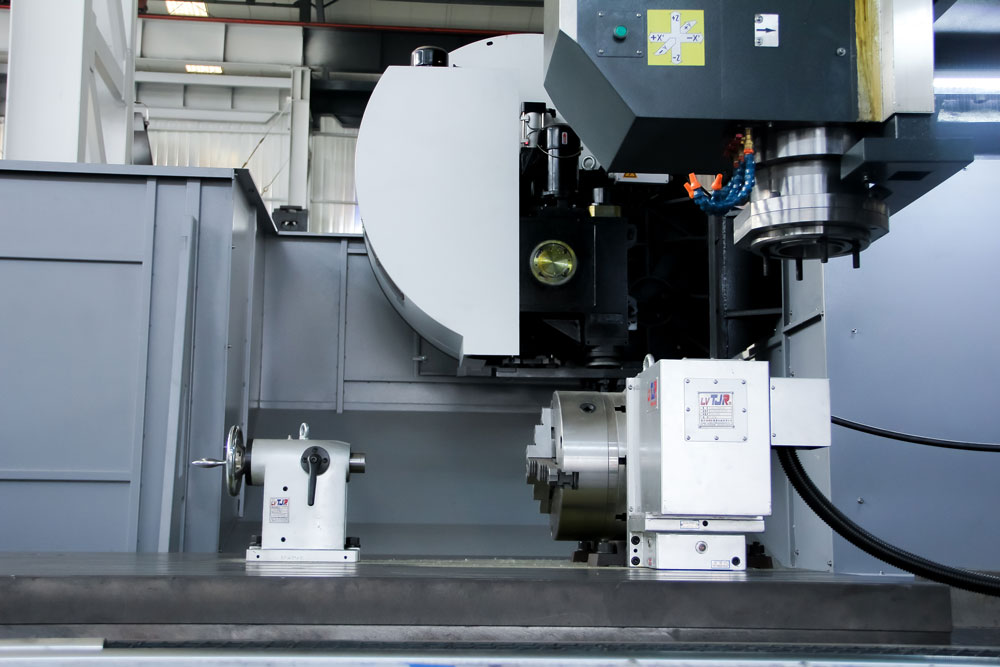

• CNC döner tabla

• ZF Şanzıman

• 50 bar CTS takım içi su verme sistemi
