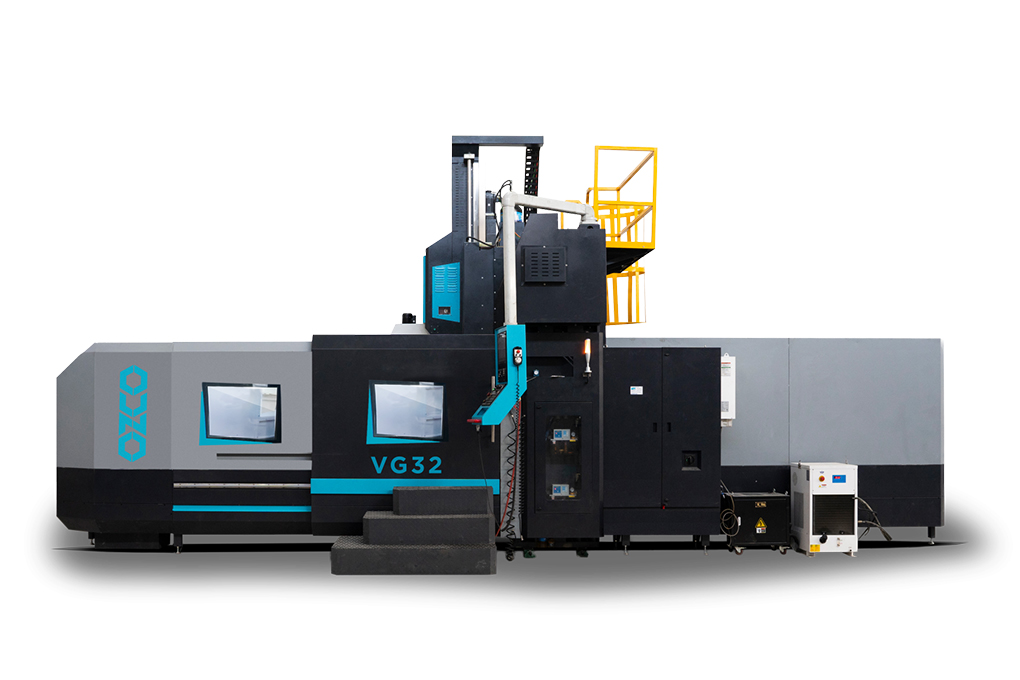

VG32 Köprü Tipi CNC Dik İşleme Merkezi

VG32 Köprü Tipi CNC Dik İşleme Merkezi

Teknik Detay
Açıklama
Sevkiyat Kapsamı
Opsiyonel Aksesuarlar

VG32 Köprü Tipi CNC Dik İşleme Merkezi
Motor Gücü	22/26 kW w
Tabla Ölçüsü	3000x1800 mm
T Slot Ölçüsü	22/9/180 mm
Tabla Kapasitesi	10.000 kg
X,Y,Z Eksen Hareketleri	3200, 2500, 1000 mm
İki Kolon/Köprü Arası Mesafe	2200 mm
Mil-Tabla Arası Mesafe	200-1200 mm
Spindle/Mil Hızı	6.000 rpm
Spindle/Mil Koniği	BT50
Spindle/Mil Çapı	190 mm
X,Y,Z Eksen Seri İlerleme Hızları	15,15,12 m/min
Kesme Hızı	1-8000 mm/min
Magazin Tipi ve Kapasitesi	30T Disc Type ATC
Kontrol Ünitesi	Mitsubishi M80A
Sürücü ve Enkoder	Mitsubishi
Ana Motor Tork Gücü	140/223 Nm
X Eksen Masuralı Lineer Kızak Ölçüleri	RGW55CC4R*2
Y Eksen Masuralı Lineer Kızak Ölçüleri	RGH55CA3R/ RGW55CC2R
X Vidalı Mil Çapı	GQ80x20
Y Vidalı Mil Çapı	GQ63x12
Z Vidalı Mil Çapı	GQ50x10
Pozisyon Hassasiyeti X/Y/Z	0,02/0,02/0,018
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z	0,012/0,012/0,012
Makine Ölçüleri	8300x5200x5300
Ağırlık	31.000 kg

Ana Komponentler

• Bilyalı miller (HIWIN, Tayvan)

• Masuralı lineer kızaklar (HIWIN, Tayvan)

• Rulman grubu (NSK, Japonya)

• İş mili (ROYAL, Tayvan)

• Otomatik yağlama sistemi (HERG, Japonya)

• Pnömatik sistem (AIRTAC, Tayvan)

• Elektrik sistemi (SCHNEIDER, Fransa)

• Magazin, ATC kollu tip (POJU, Tayvan)

• Mitsubishi M80A kontrol ünitesi

• 15" LCD ekran kontrol paneli

• 20 bar CTS takım içi su verme sistemi

• Hava ve soğutma tabancası

• Rijit kılavuz çekme

• M30 Otomatik kapatma sistemi

• Full kalıpçı paket

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• 3 Eksen masuralı lineer kızak

• 3 Eksende teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Spindle/Mil hava üfleme sistemi

• RS232 Bilgi aktarım port sistemi

• P05 10.000 Köşeleri yumuşak dönme fonksiyonu

• MPG, Taşınabilir el çarkı

• Tam kapalı kabin

• 2 Helezon tip, 1 bant tip talaş konveyörü

• CNC divizör için tezgah üzerinde hazır elektrik sistemi

• CE donanımı, 380V/50 Hz transformatör

• Kızak yağı ile soğutma sıvısını ayrıştırma (Oil Skimmer) ünitesi

• Heidenhain lineer cetvel

• Fagor lineer scales cetvel

• Otomatik hareketli açılı kafa

• Manuel 90° açılı kafa

• Otomatik takım ayarı

• Dikey/Yatay takım magazini

• CNC döner tabla

• ZF Şanzıman

• 50 bar CTS takım içi su verme sistemi
