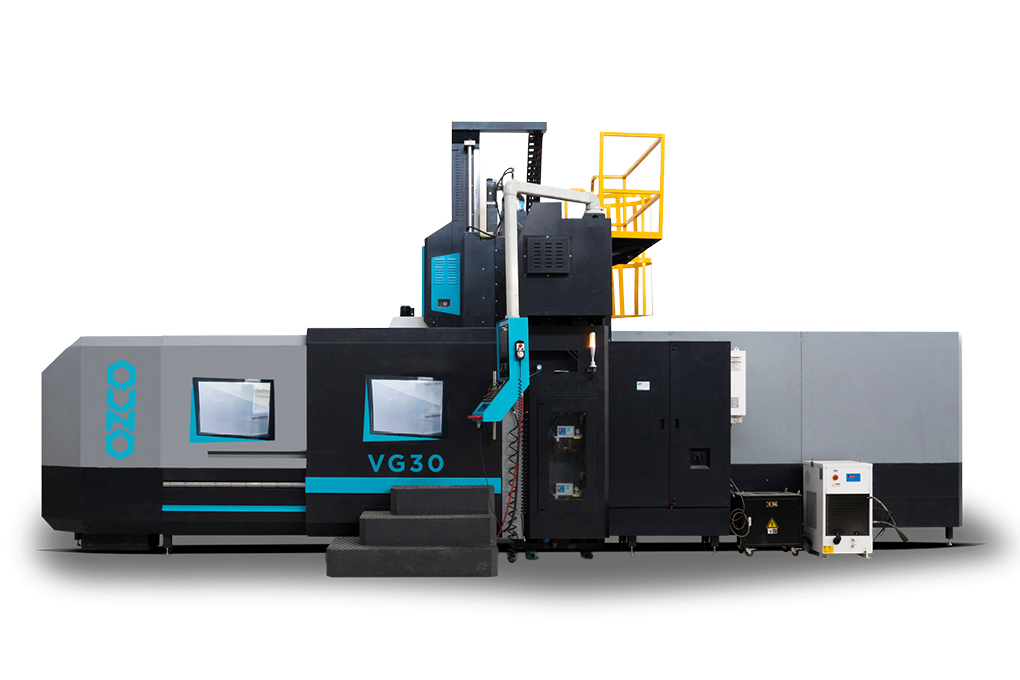

VG30 Köprü Tipi CNC Dik İşleme Merkezi
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
- Opsiyonel Aksesuarlar
VG30 Köprü Tipi CNC Dik İşleme Merkezi | |
---|---|
Motor Gücü | 11/15 kW w |
Tabla Ölçüsü | 3000x1300 mm |
T Slot Ölçüsü | 22/9/130 mm |
Tabla Kapasitesi | 2400 kg |
X,Y,Z Eksen Hareketleri | 3000, 1500, 750 mm |
İki Kolon/Köprü Arası Mesafe | 1600 mm |
Mil-Tabla Arası Mesafe | 150-900 mm |
Spindle/Mil Hızı | 6.000 rpm |
Spindle/Mil Koniği | BT50 |
Spindle/Mil Çapı | 160 mm |
Kesme Hızı | 1-8000 mm/min |
Magazin Tipi ve Kapasitesi | 30T Disc Type ATC |
Kontrol Ünitesi | Mitsubishi M80A |
Sürücü ve Enkoder | Mitsubishi |
Ana Motor Tork Gücü | 70/118NM |
X Eksen Masuralı Lineer Kızak Ölçüleri | RGW45CC3R*2 |
Y Eksen Masuralı Lineer Kızak Ölçüleri | RGH45CA2R*2 |
X Vidalı Mil Çapı | R63-16-3669 |
Y Vidalı Mil Çapı | R40-8K5-1795-2075 |
Z Vidalı Mil Çapı | R40-6K5-980-1278 |
Pozisyon Hassasiyeti X/Y/Z | 0,03/0,02/0,02 |
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z | 0,02/0,015/0,015 |
Makine Ölçüleri | 7600x3300x3750 |
Ağırlık | 18.000 kg |
Ana Komponentler
• Bilyalı miller (HIWIN, Tayvan)
• Masuralı lineer kızaklar (HIWIN, Tayvan)
• Rulman grubu (NSK, Japonya)
• İş mili (ROYAL, Tayvan)
• Otomatik yağlama sistemi (HERG, Japonya)
• Pnömatik sistem (AIRTAC, Tayvan)
• Elektrik sistemi (SCHNEIDER, Fransa)
• Magazin, ATC kollu tip (POJU, Tayvan)
• Mitsubishi M80A kontrol ünitesi
• 15" LCD ekran kontrol paneli
• 20 bar CTS takım içi su verme sistemi
• Hava ve soğutma tabancası
• Rijit kılavuz çekme
• M30 Otomatik kapatma sistemi
• Full kalıpçı paket
• Elektrik kabinini soğutma sistemi
• Terazi ve denge pabuçları
• Kabin içi aydınlatma
• 3 Renkli ikaz lambası
• Merkezi yağlama sistemi
• 3 Eksen masuralı lineer kızak
• 3 Eksende teleskopik kızak koruyucular
• Spindle/Mil soğutma sistemi
• Spindle/Mil hava üfleme sistemi
• RS232 Bilgi aktarım port sistemi
• P05 10.000 Köşeleri yumuşak dönme fonksiyonu
• MPG, Taşınabilir el çarkı
• Tam kapalı kabin
• 2 Helezon tip, 1 bant tip talaş konveyörü
• CNC divizör için tezgah üzerinde hazır elektrik sistemi
• CE donanımı, 380V/50 Hz transformatör
• Kızak yağı ile soğutma sıvısını ayrıştırma (Oil Skimmer) ünitesi
• Heidenhain lineer cetvel
• Fagor lineer scales cetvel
• Otomatik hareketli açılı kafa
• Manuel 90° açılı kafa
• Otomatik takım ayarı
• Dikey/Yatay takım magazini
• CNC döner tabla
• ZF Şanzıman
• 50 bar CTS takım içi su verme sistemi
