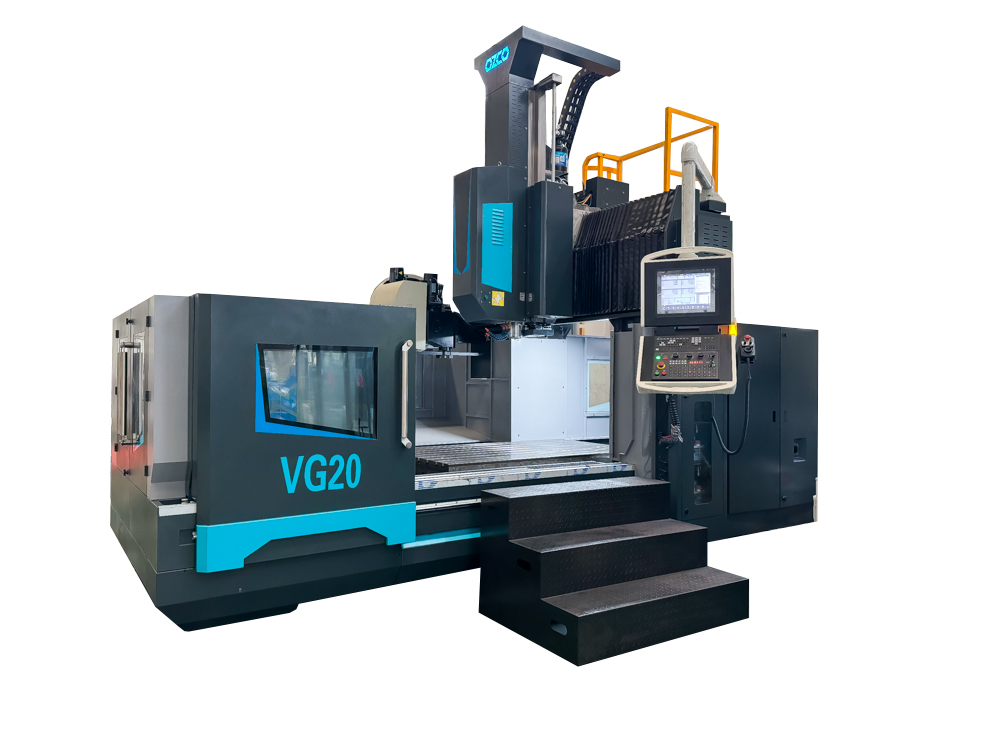

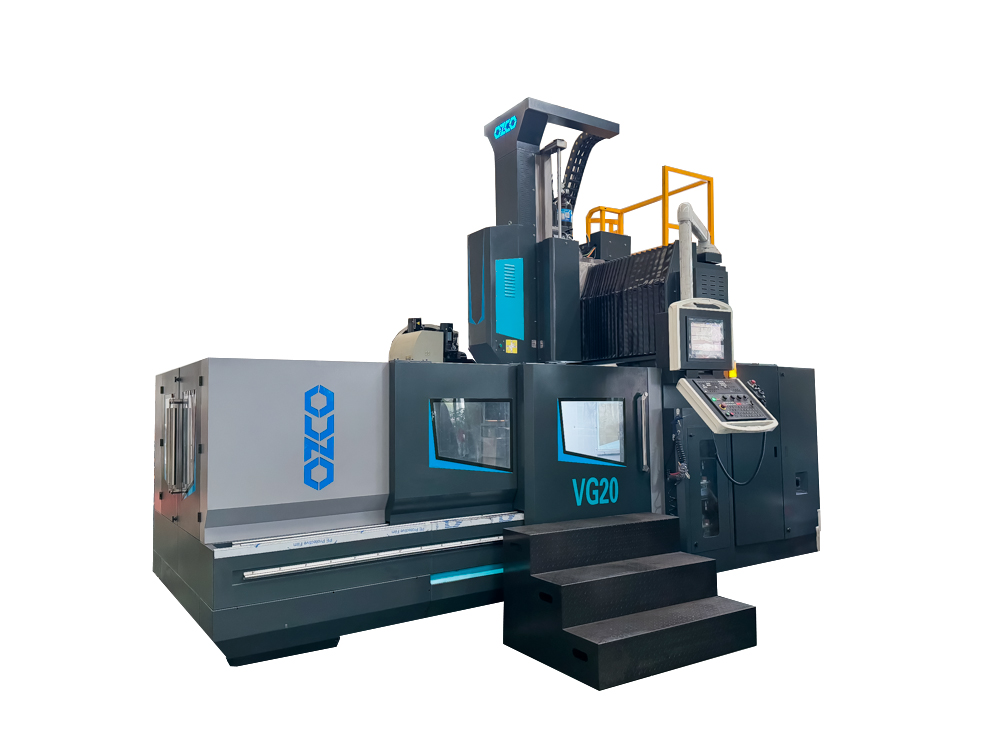

VG20 Köprü Tipi CNC Dik İşleme Merkezi
Motor Gücü	11/15 w

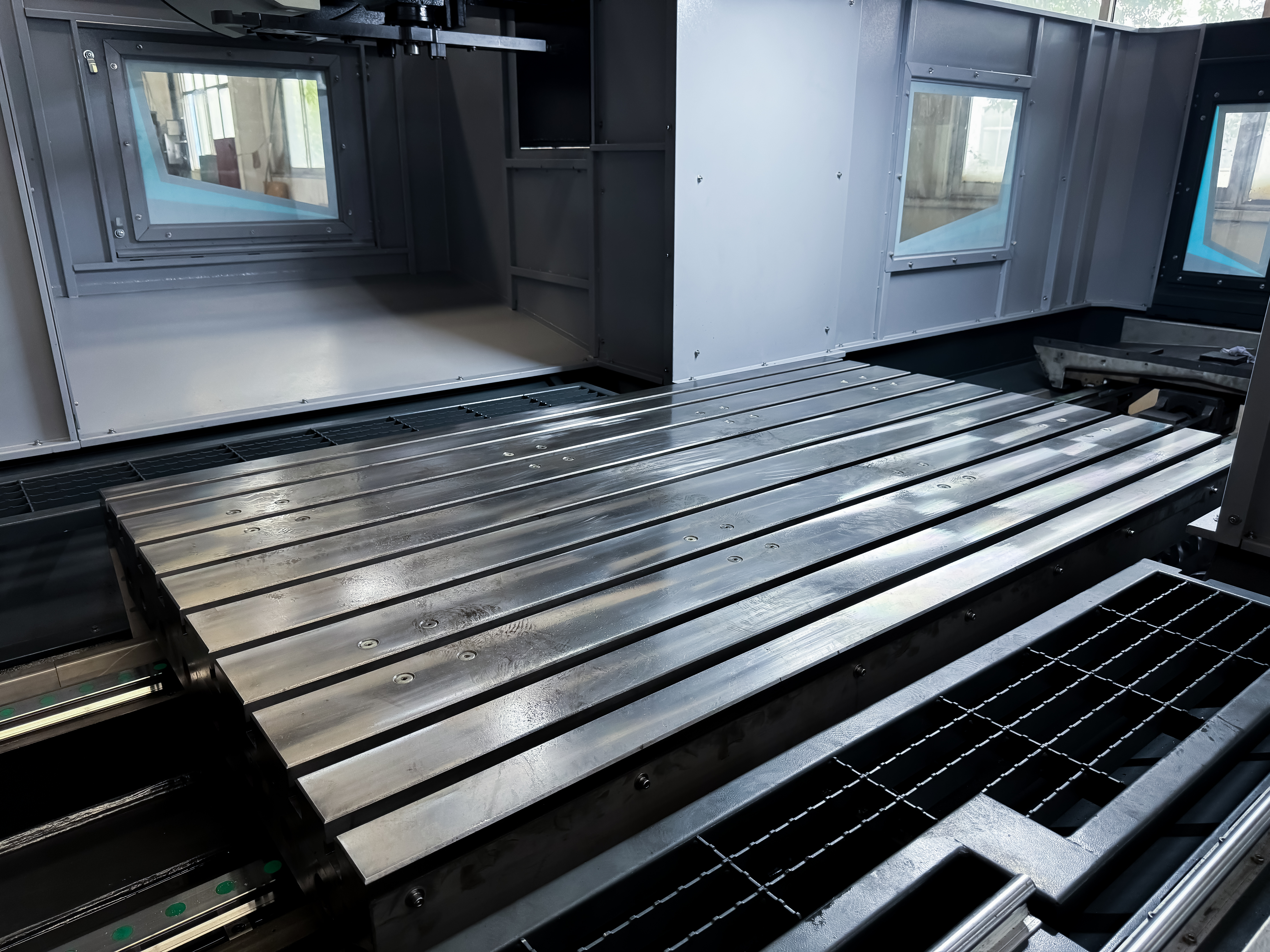

Tabla Ölçüsü	1600x1300 mm
T Slot Ölçüsü	22/9/130 mm
Tabla Kapasitesi	2200 kg
X,Y,Z Eksen Hareketleri	2000, 1500, 750 mm
İki Kolon/Köprü Arası Mesafe	1600 mm
Mil-Tabla Arası Mesafe	150-900 mm
Spindle/Mil Hızı	6.000 rpm
Spindle/Mil Koniği	BT50
Spindle/Mil Çapı	160 mm
X,Y,Z Eksen Seri İlerleme Hızları	15,15,12 m/min
Kesme Hızı	1-8000 mm/min

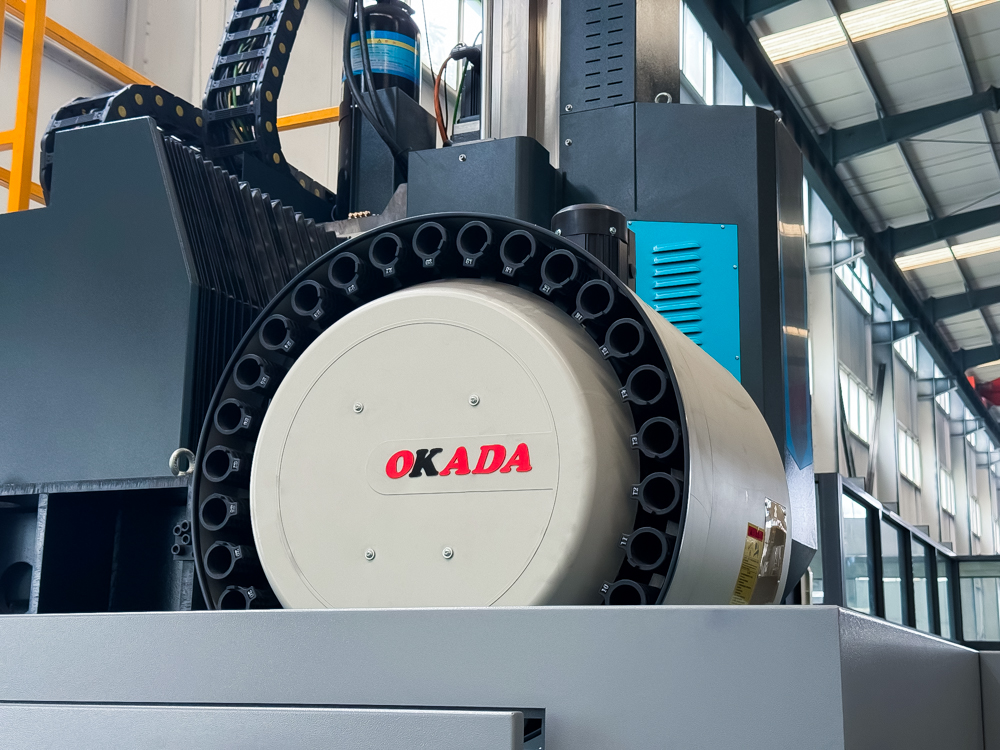

Magazin Tipi ve Kapasitesi	30T Disc Type ATC
Kontrol Ünitesi	Mitsubishi M80A
Sürücü ve Enkoder	Mitsubishi
Ana Motor Tork Gücü	70/118NM
X Eksen Masuralı Lineer Kızak Ölçüleri	RGW45CC3R*2
Y Eksen Masuralı Lineer Kızak Ölçüleri	RGH45CA2R*2
X Vidalı Mil Çapı	R50-12T5-2405-2685
Y Vidalı Mil Çapı	R40-8K5-1795-2075
Z Vidalı Mil Çapı	R40-6K5-980-1278
Pozisyon Hassasiyeti X/Y/Z	0,02/0,02/0,018
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z	0,015/0,015/0,015
Makine Ölçüleri	5600x3300x3750
Ağırlık	14.000 kg

Main Components

• Ball screws (HIWIN, Taiwan)

• 3 Axes roller type linear guideways (HIWIN, Taiwan)

• Bearings (NSK, Japan)

• Spindle (ROYAL, Taiwan)

• Central lubrication unit (HERG, Japan)

• Pneumatic unit (AIRTAC, Taiwan)

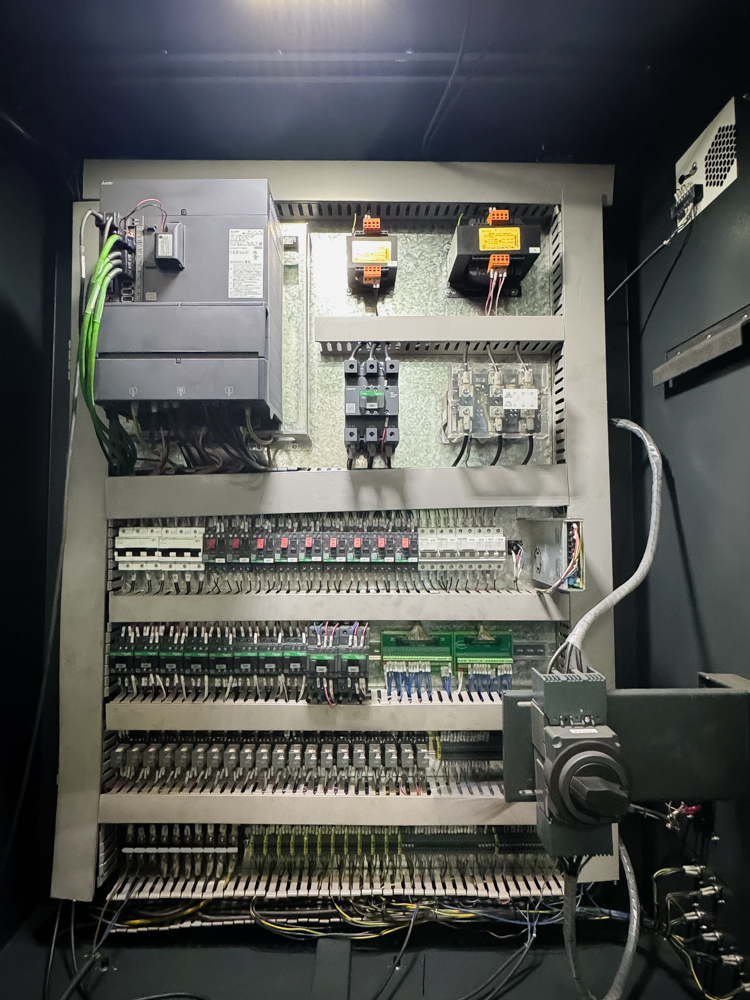

• Electrical system (SCHNEIDER, France)

• Tool magazine ARM type (POJU, Taiwan)

• Mitsubishi M80A kontrol ünitesi

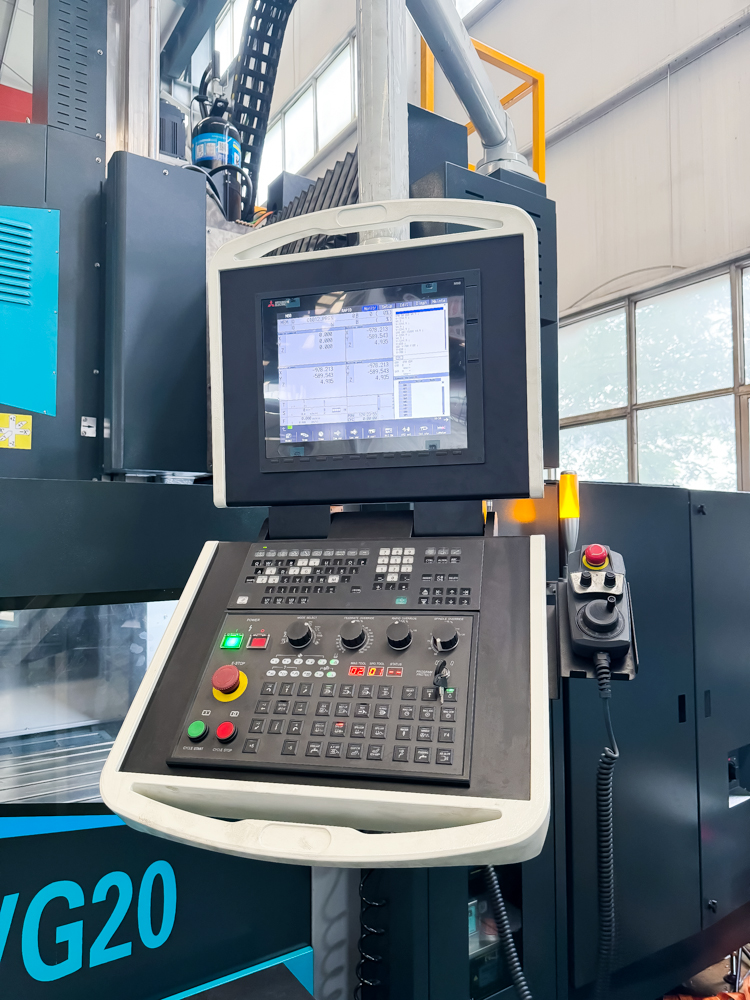

• 15" LCD ekran kontrol paneli

• 20 bar CTS takım içi su verme sistemi

• Hava ve soğutma tabancası

• Rijit kılavuz çekme

• M30 Otomatik kapatma sistemi

• Full kalıpçı paket

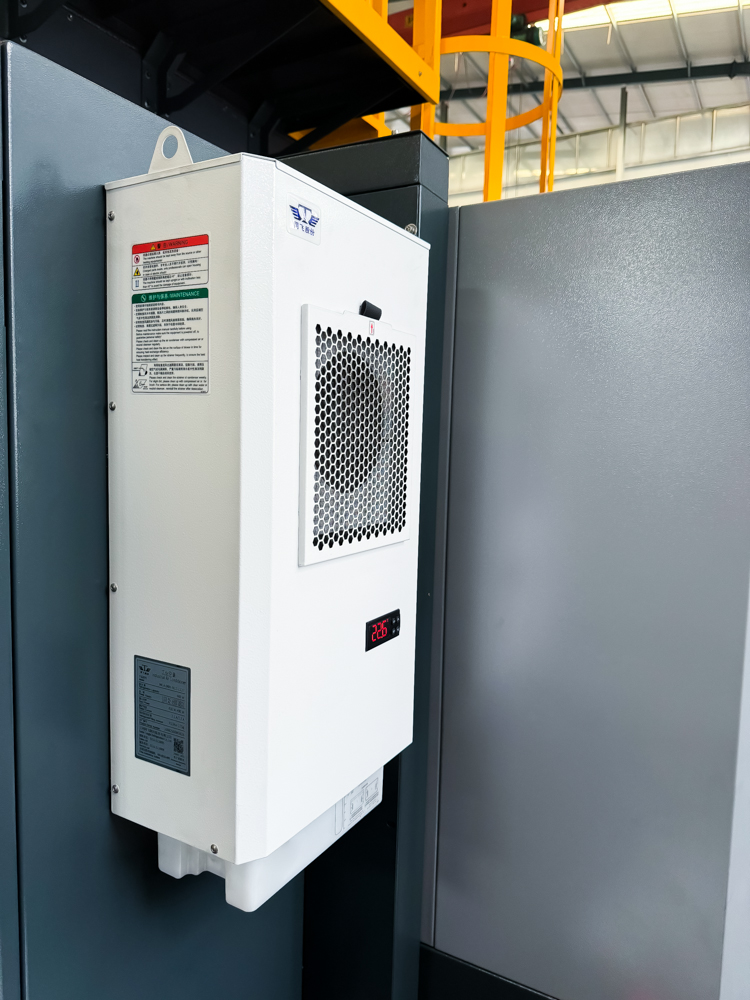

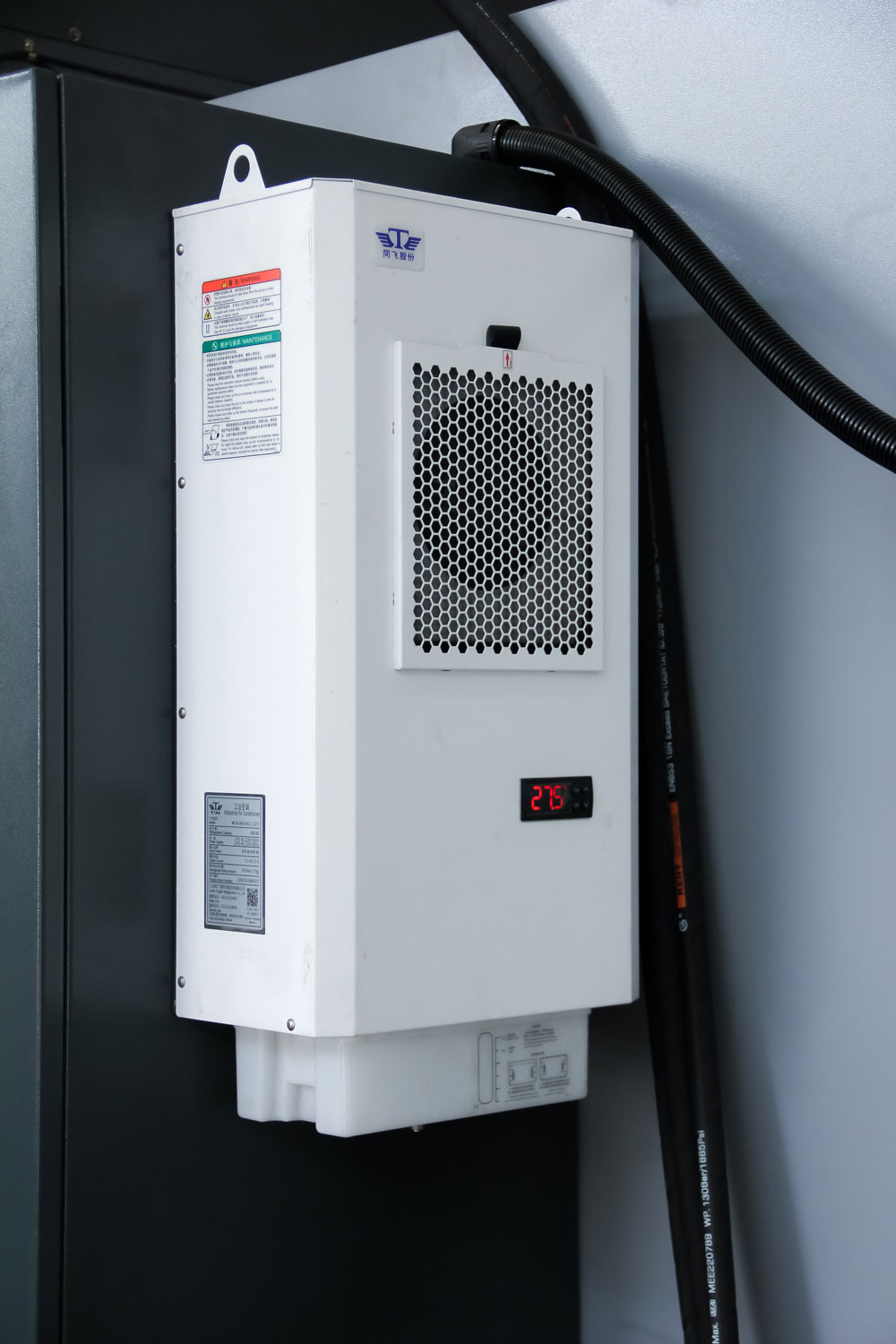

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

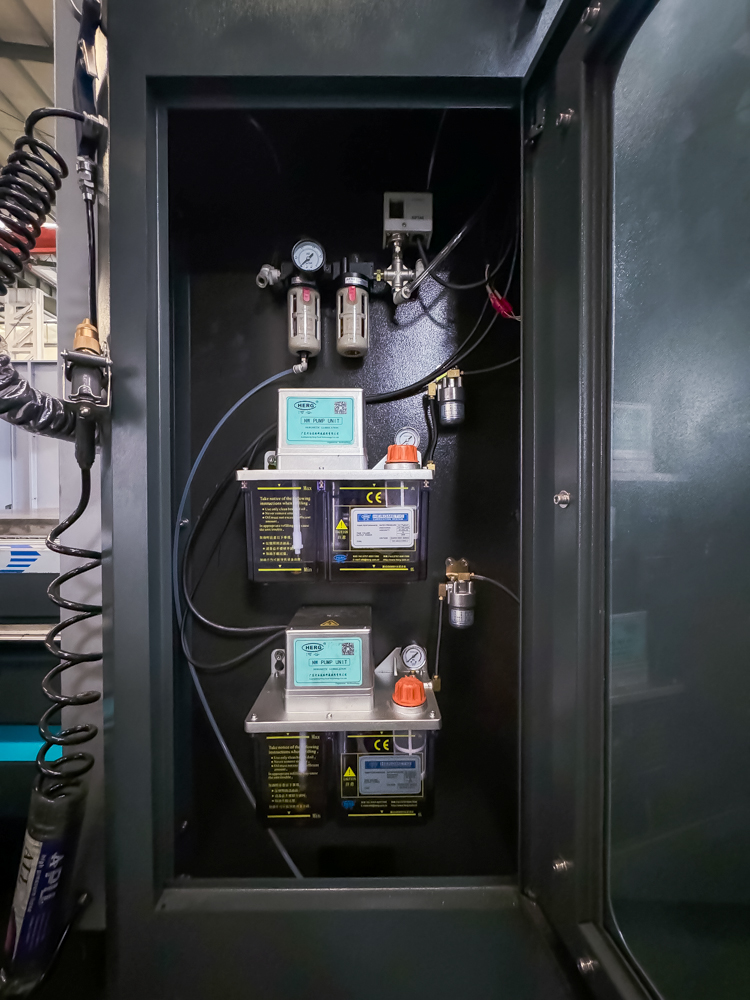

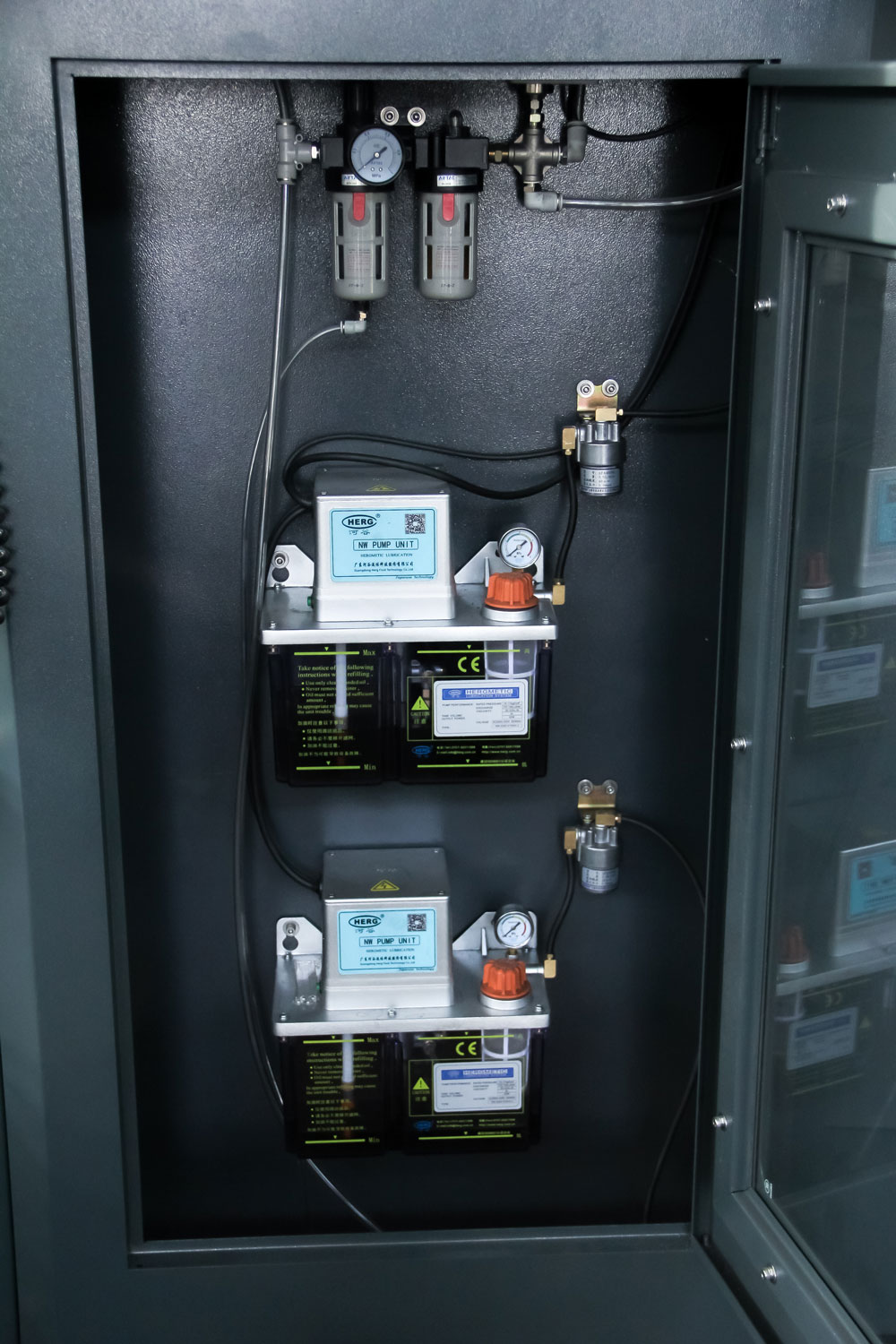

• Merkezi yağlama sistemi

• 3 Eksen masuralı lineer kızak

• 3 Eksende teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Spindle/Mil hava üfleme sistemi

• RS232 Bilgi aktarım port sistemi

• P05 10.000 Köşeleri yumuşak dönme fonksiyonu

• MPG, Taşınabilir el çarkı

• Tam kapalı kabin

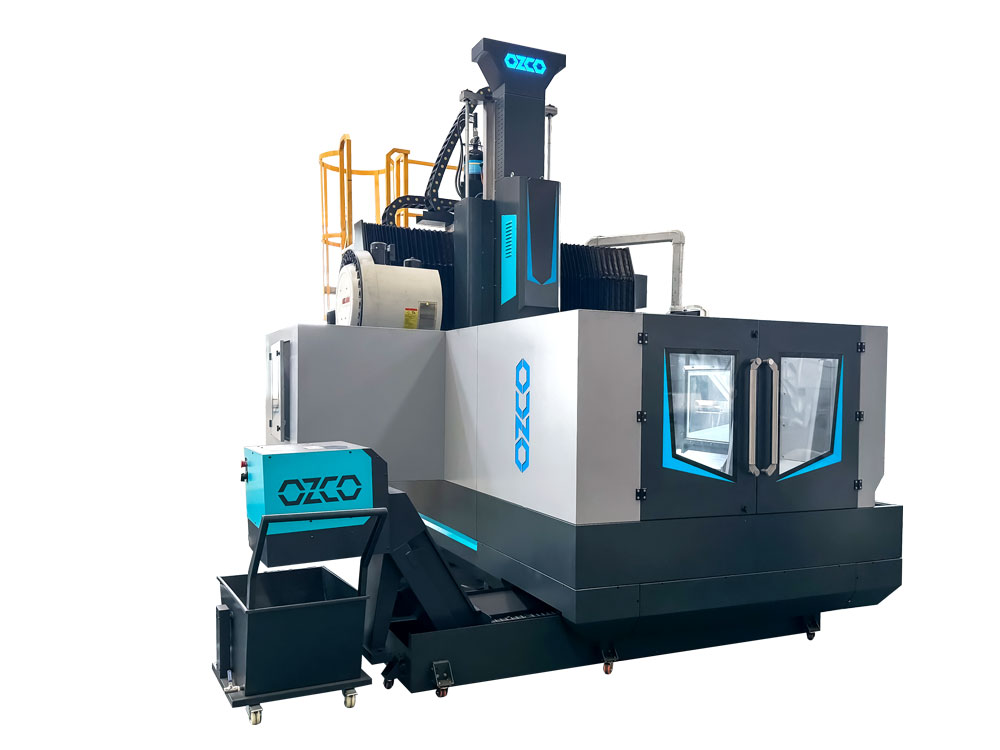

• 2 Helezon tip, 1 bant tip talaş konveyörü

• CNC divizör için tezgah üzerinde hazır elektrik sistemi

• CE donanımı, 380V/50 Hz transformatör

• Kızak yağı ile soğutma sıvısını ayrıştırma (Oil Skimmer) ünitesi

• Heidenhain lineer cetvel

• Fagor lineer scales cetvel

• Otomatik hareketli açılı kafa

• Manuel 90° açılı kafa

• Otomatik takım ayarı

• Dikey/Yatay takım magazini

• CNC döner tabla

• ZF Şanzıman

• 50 bar CTS takım içi su verme sistemi
