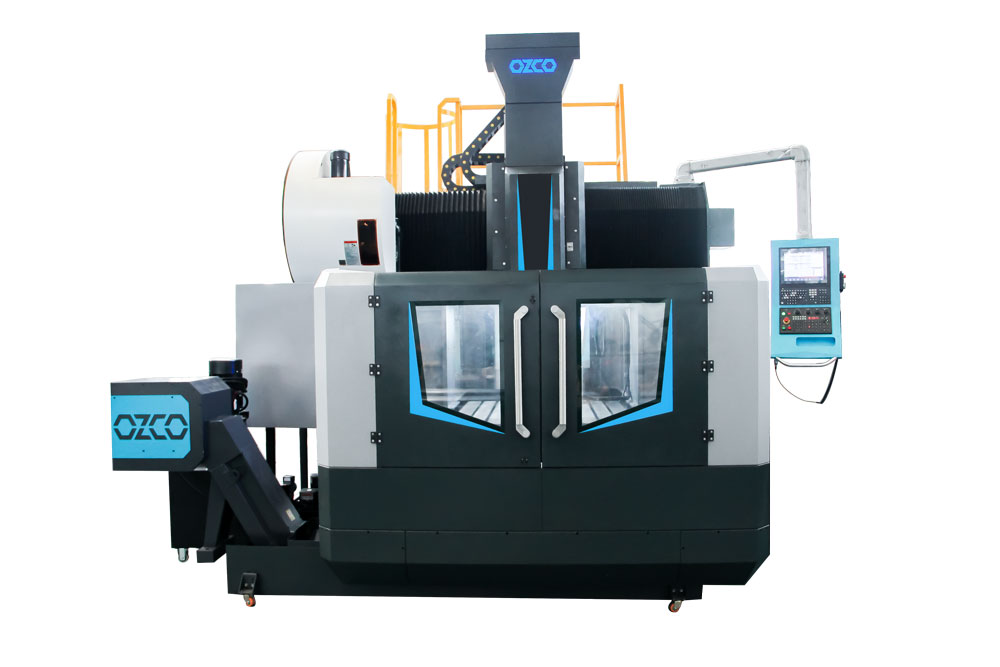

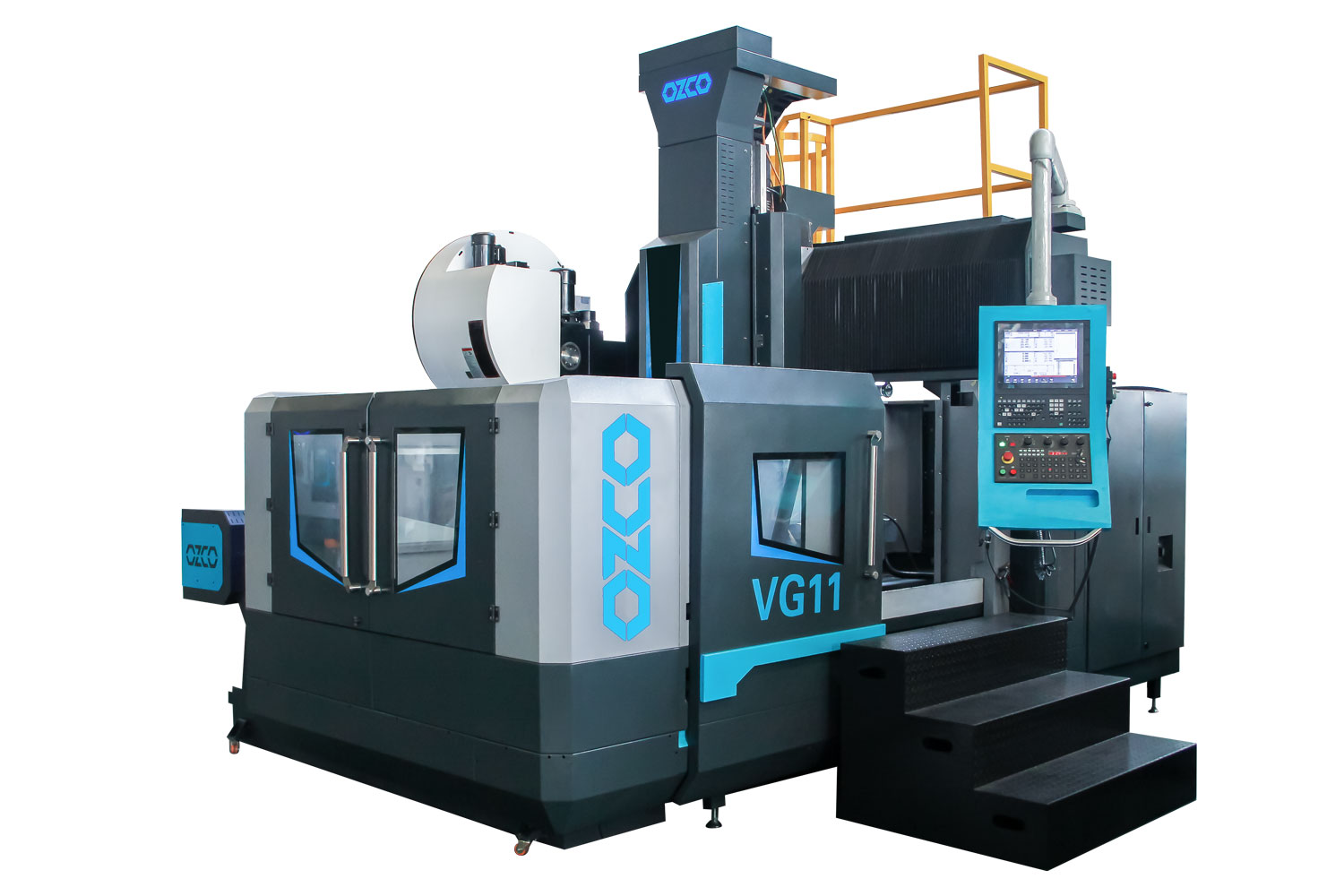

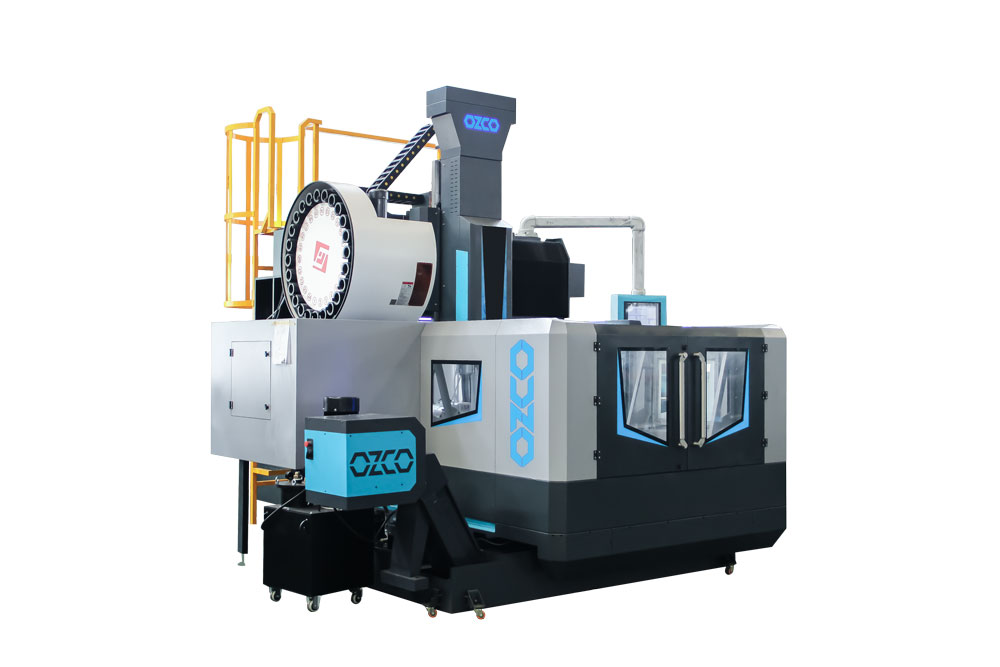

VG11 Köprü Tipi CNC Dik İşleme Merkezi
Motor Gücü	11/15 kW w
Tabla Ölçüsü	1600x1300 mm
T Slot Ölçüsü	22/9/130 mm
Tabla Kapasitesi	1600 kg
Mil-Tabla Arası Mesafe	150-900 mm
X,Y,Z Eksen Hareketleri	1600, 1500 750 mm
İki Kolon/Köprü Arası Mesafe	1600 mm
Spindle/Mil Hızı	6.000 rpm
Spindle/Mil Koniği	BT50
Spindle/Mil Çapı	160 mm
X,Y,Z Eksen Seri İlerleme Hızları	15,15,12 m/dak
Kesme Hızı	1-8000 mm/dak
Magazin Tipi ve Kapasitesi	30T Disc Type ATC
Kontrol Ünitesi	Mitsubishi M80A
Sürücü ve Enkoder	Mitsubishi
Ana Motor Tork Gücü	70/118NM
X Eksen Masuralı Lineer Kızak Ölçüleri	RGW45CC3R*2
Y Eksen Masuralı Lineer Kızak Ölçüleri	RGH45CA2R*2
X Vidalı Mil Çapı	R40-12K5-1930-2210
Y Vidalı Mil Çapı	R40-8K5-1795-2210
Z Vidalı Mil Çapı	R40-6K5-980-1278
Pozisyon Hassasiyeti X/Y/Z	0,02/0,02/0,018
Tekrarlanabilir Pozisyon Hassasiyeti X/Y/Z	0,015/0,015/0,015
Makine Ölçüleri	4700x3300x3750 mm
Ağırlık	12.500 kg

Ana Komponentler

• Bilyalı miller (HIWIN, Tayvan)

• Masuralı lineer kızaklar (HIWIN, Tayvan)

• Rulman grubu (NSK, Japonya)

• İş mili (ROYAL, Tayvan)

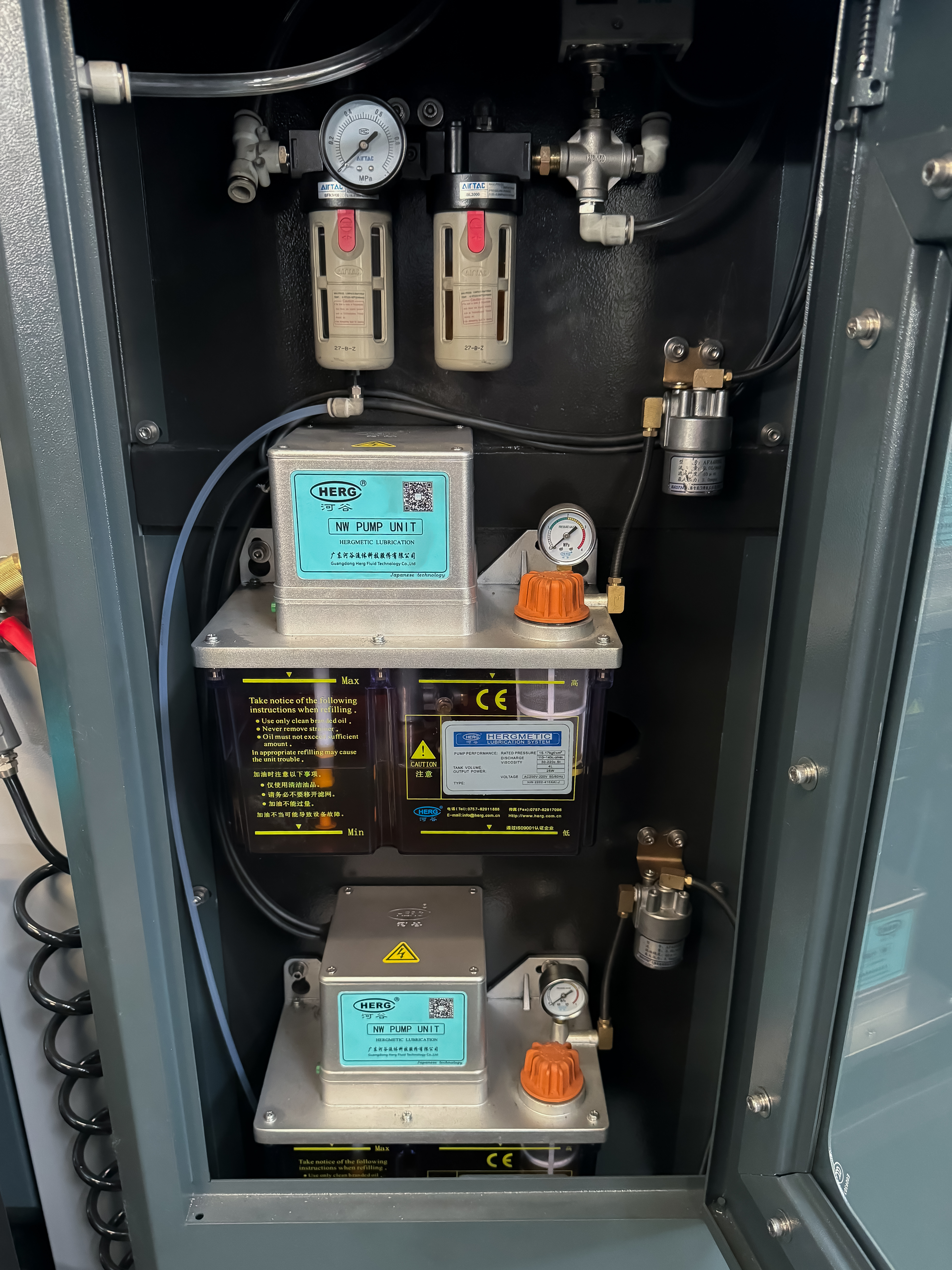

• Otomatik yağlama sistemi (HERG, Japonya)

• Pnömatik sistem (AIRTAC, Tayvan)

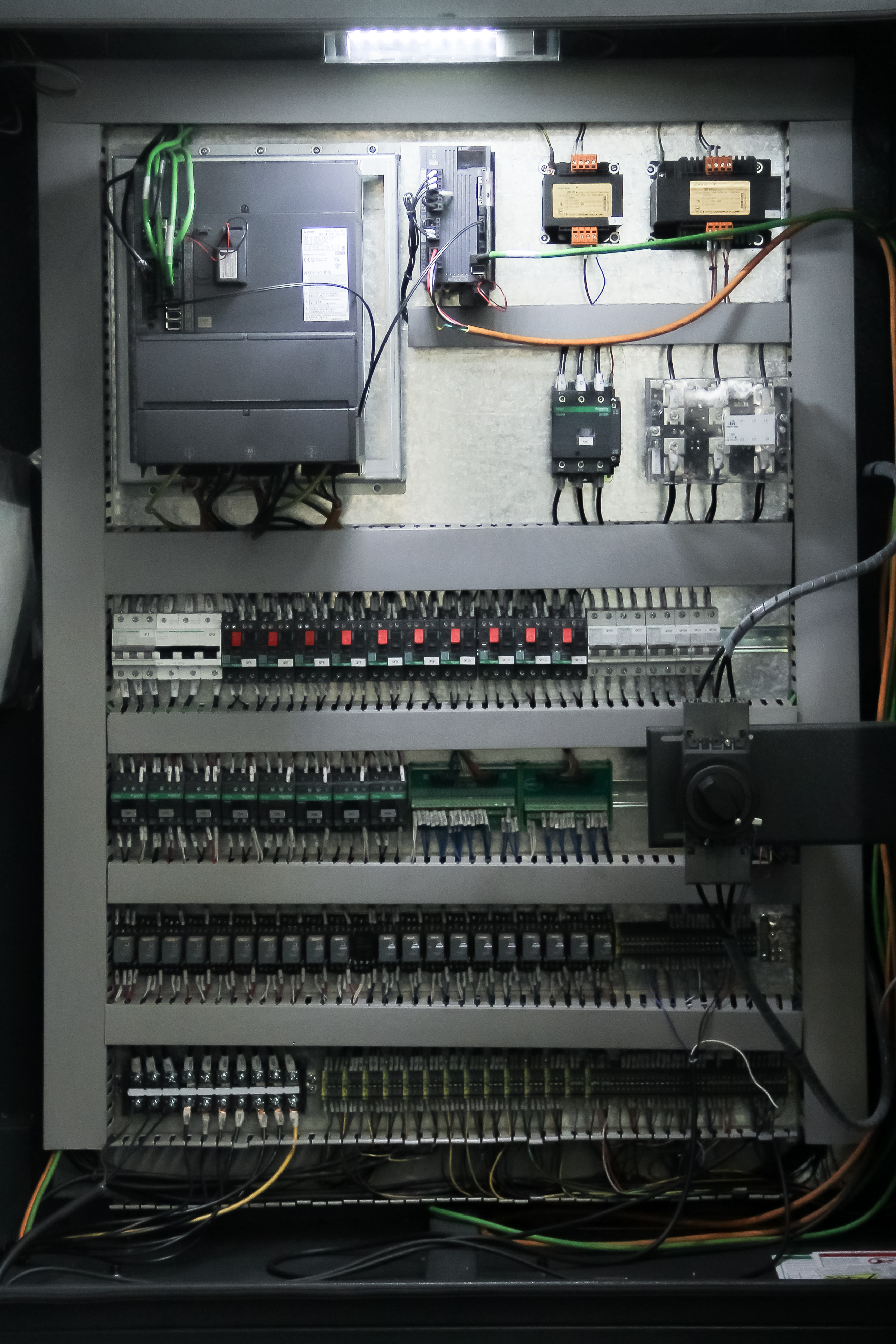

• Elektrik sistemi (SCHNEIDER, Fransa)

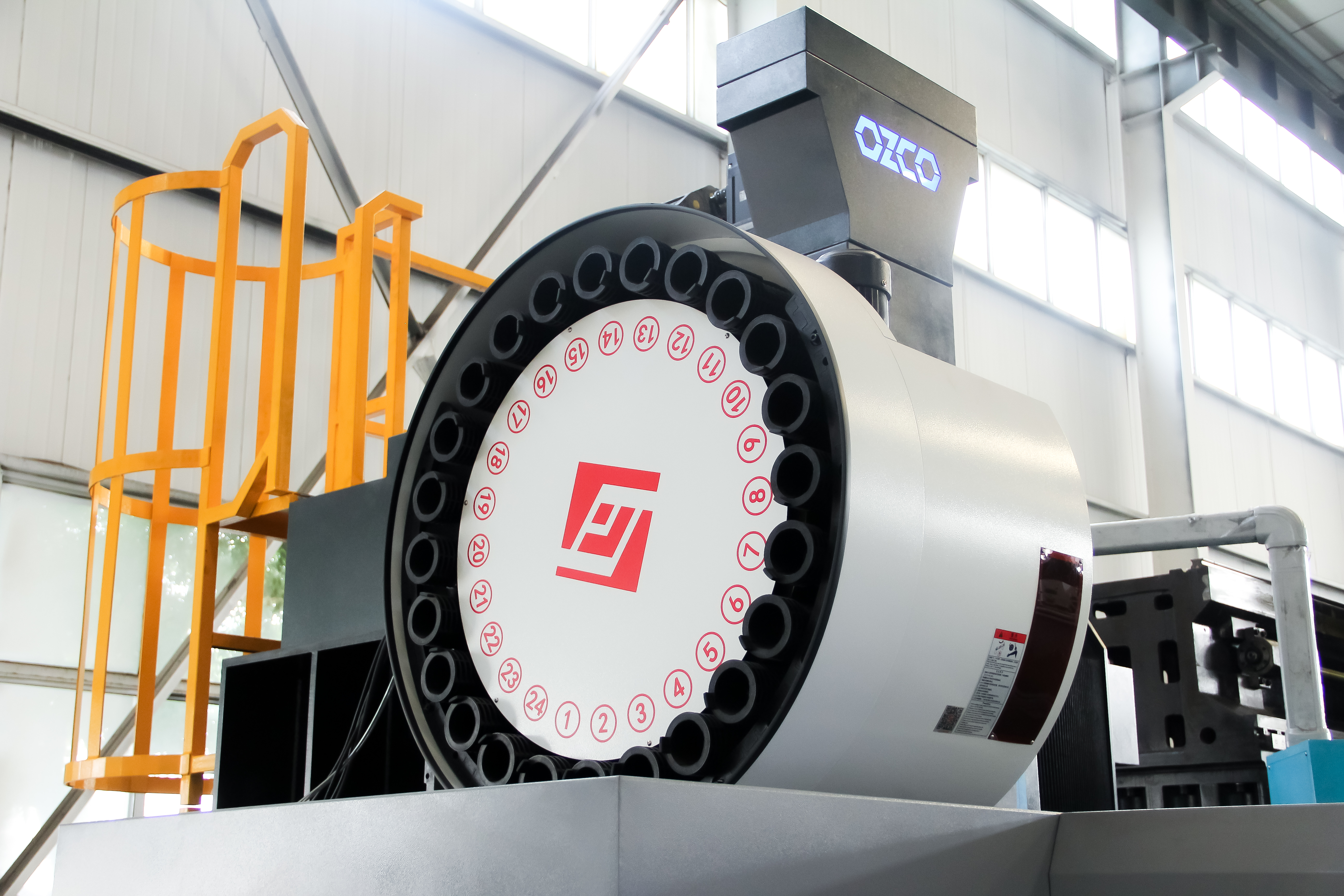

• Magazin, ATC kollu tip (POJU, Tayvan)

• Mitsubishi M80A kontrol ünitesi

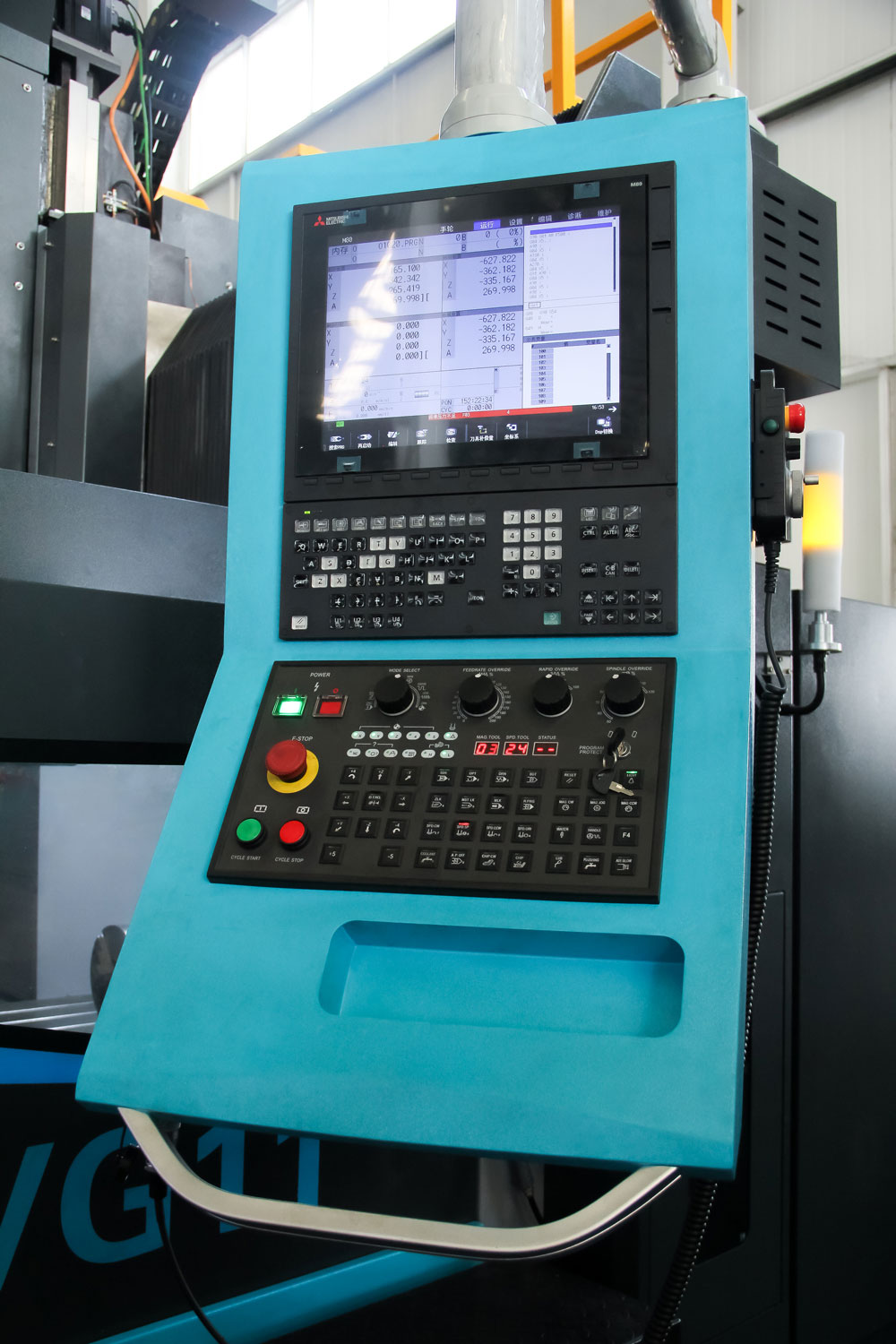

• 15" LCD ekran kontrol paneli

• 20 bar CTS takım içi su verme sistemi

• Hava ve soğutma tabancası

• Rijit kılavuz çekme

• M30 Otomatik kapatma sistemi

• Full kalıpçı paket

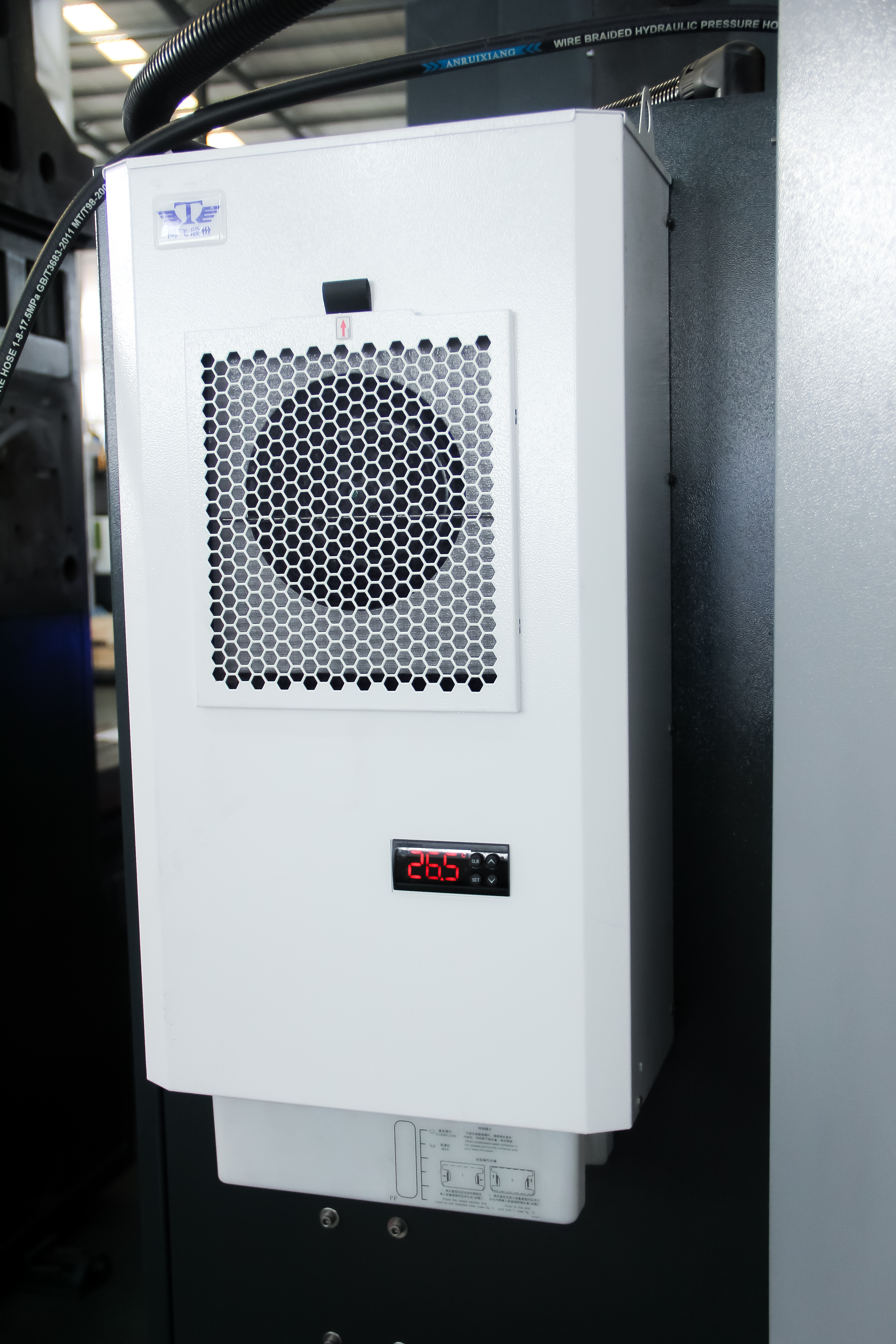

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• 3 Eksen masuralı lineer kızak

• 3 Eksende teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Spindle/Mil hava üfleme sistemi

• RS232 Bilgi aktarım port sistemi

• P05 10.000 Köşeleri yumuşak dönme fonksiyonu

• MPG, Taşınabilir el çarkı

• Tam kapalı kabin

• 2 Helezon tip, 1 bant tip talaş konveyörü

• CNC divizör için tezgah üzerinde hazır elektrik sistemi

• CE donanımı, 380V/50 Hz transformatör

• Kızak yağı ile soğutma sıvısını ayrıştırma (Oil Skimmer) ünitesi

• Heidenhain lineer cetvel

• Fagor lineer scales cetvel

• Otomatik hareketli açılı kafa

• Manuel 90° açılı kafa

• Otomatik takım ayarı

• Dikey/Yatay takım magazini

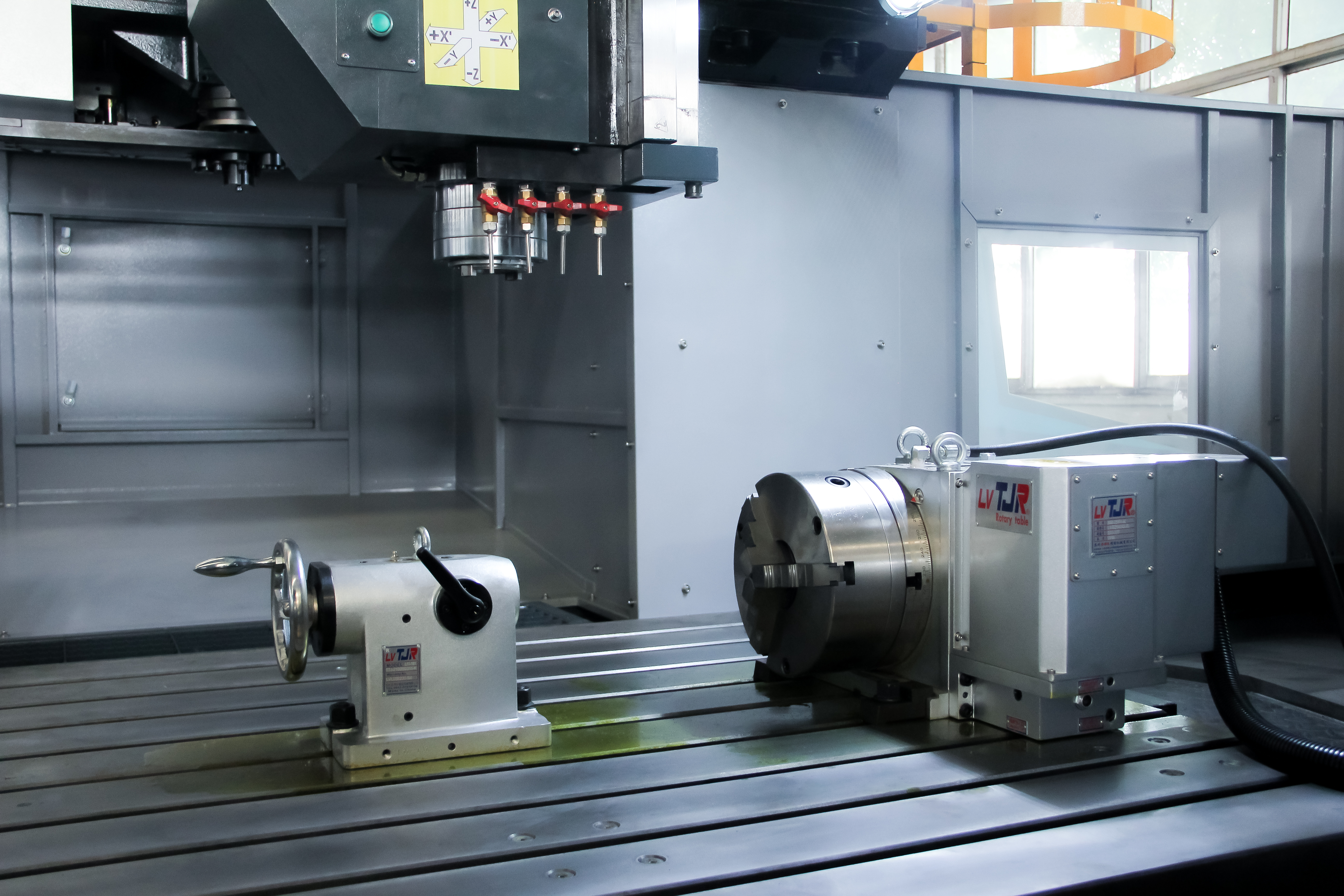

• CNC döner tabla

• ZF Şanzıman

• 50 bar CTS takım içi su verme sistemi
