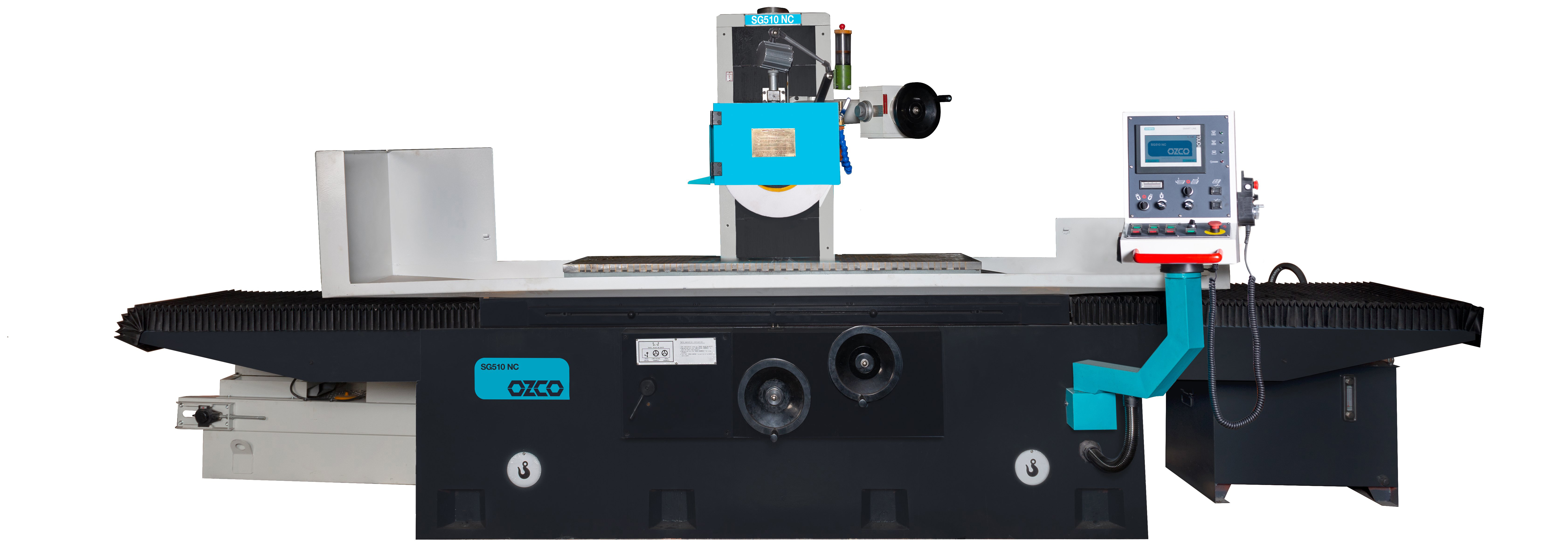

SG510 NC Satıh Taşlama Tezgâhı
- Teknik Detay
- Açıklama
- Sevkiyat Kapsamı
SG510 NC Satıh Taşlama Tezgâhı | |
---|---|
Mil Motor Gücü | 7.5 kW, 400 V |
Tabla Ebatları | 500x1000 mm |
Tabla Boyuna Hidrolik Hareket | 1140 mm |
Tabla Enine Manuel Hareket | 540 mm |
İş Mili İle Tabla Arası Mesafe | 590 mm |
Tabla Yük Kapasitesi (max.) | 700 kg |
T Kanal Ölçüleri | 3x16 mm |
Tabla İlerleme Hızı | 5~25 m/dak |
Y Eksen El Çarkı İlerleme Çizgisi | 0,02 mm |
Y Eksen El Çarkı Bir Tur | 5 mm |
Otomatik Y Eksen Hareketi | 0,5~12 mm |
Y eksen Besleme Hızı | 1250 mm/dak |
Taş Ölçüleri, Çap x Genişlik x Delik Çapı | 355x40x127 mm |
Mil Hızı | 1450 dev/dak |
Z Eksen El Çarkı İlerleme Çizgisi | 0,001 mm |
Z Eksen El Çarkı Bir Tur | 0,1 mm |
Otomatik Paso Hareketi | 0,001~1 |
Z Eksen Besleme Hızı | 210 mm/dak |
Hidrolik Motor Gücü | 2,2 kW |
Toz Toplama Motor Gücü | 550 w |
Soğutma Motor Gücü | 90 w |
Y Eksen Besleme Motor Gücü | 370 w |
Z Eksen Motor Gücü | 1,5 w |
Kapladığı Alan Ölçüleri | 4445x2200 mm |
Ambalaj Ölçüleri | 3400x2265x2250 mm |
Net Ağırlık | 5000 kg |
Brüt Ağırlık | 6000 kg |
- Dokunmatik ekranlı SIEMENS PLC kontrol sistemi ve servo motor tahrikli dikey (Z eksen) besleme
- 0.001 mm’ye ulaşan otomatik paso hassasiyeti
- X ekseni hidrolik
- Güçlü döküm gövde, rijit yapı
- Taşlama milinde kullanılan uzun ömürlü NSK P4 tip yüksek hassasiyetli rulman
- Uzun ömürlü ve düzgün hassasiyeti sağlayan V tipi kızaklar
- Sertleştirilmiş ve taşlanmış tabla kızakları
- Teflon ile lamine edilmiş kızak yolları
- Merkezi otomatik yağlama sistemi
- Isı ve titreşimin makinaya aktarılmasını engelleyen ayrı hidrolik tankı
- Düzenli ve kolay erişilebilir elektrik panosu
- Ayarlanabilir manyetik güç
- 24V voltaj ile çalışan güvenli kontrol paneli
- CE normlarına uygun
- Mil motoru: ABB marka
- Mil rulmanı:Japon NSK marka P4 dereceli hassas bilyalı rulman.
- Tabla Y eksen mili: P5 sınıfı hassas bilyalı mil
- Elektrik sistemi: SIEMENS
- Ana hidrolik systemi: TAIWAN
- Taşlama taşı
- Taş Flanşı
- Balans sehpası
- Balans mili
- Hidrolik yağ tankı
- Dayama cıvatası
- Kafadan taş bileme kalemi
- Kağıt fitreli manyetik separatör
- Manyetik tabla
- Soğutma tankı
- Aydınlatma
- Papuçlar
- Avadanlık
