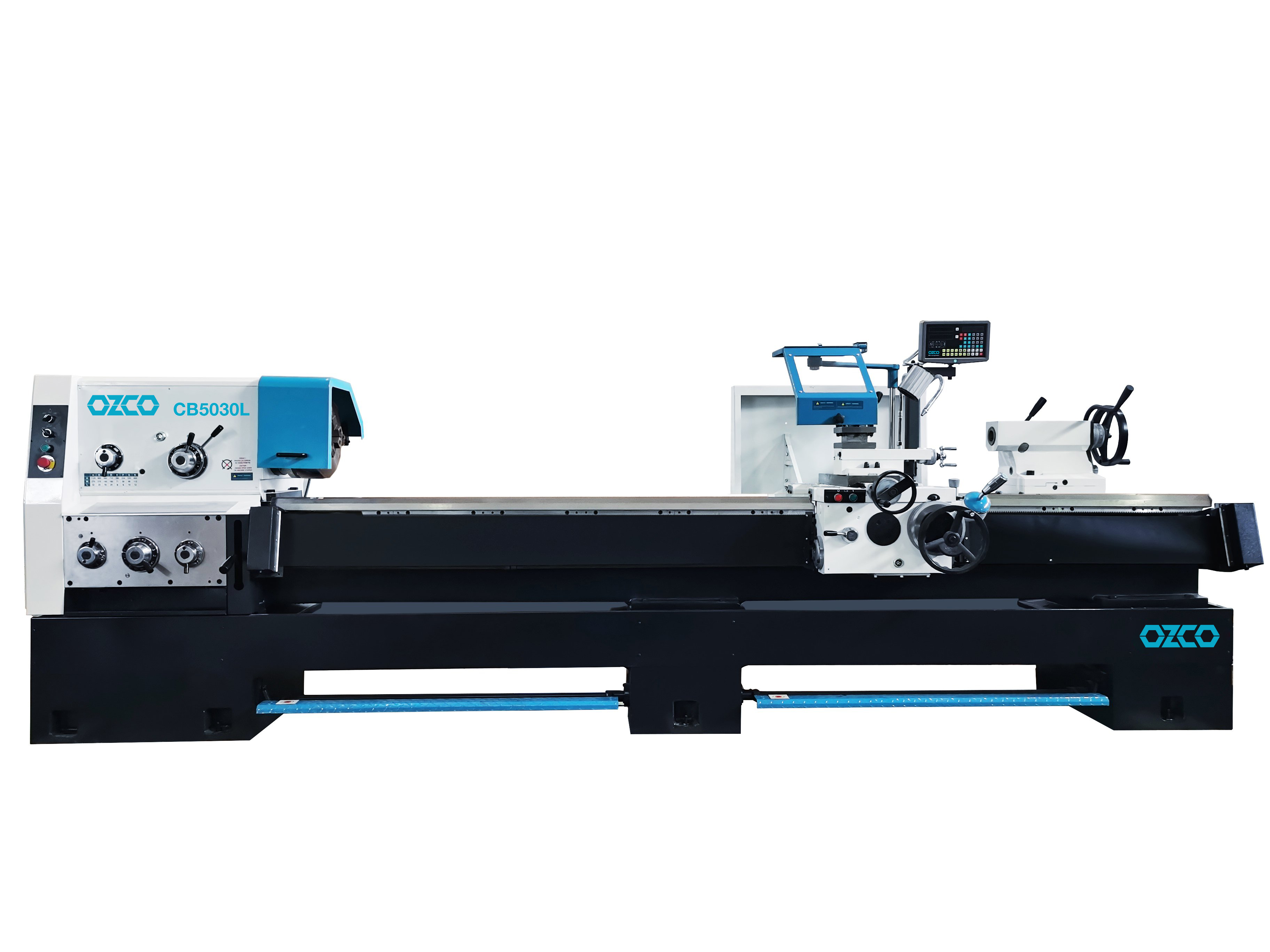

CB5030L Üniversal Torna Tezgahı
Motor Gücü	11 kW, 400 V w
Banko Üzeri Çap	500 mm
Köprü Üzeri Çap	710 mm
Araba Üzeri Çap	300 mm
Banko Genişliği	390 mm
Ara Parça Uzunluğu	240
Puntalar Arası Mesafe	3000 mm
Maksimum Malzeme Kapasitesi	Ayna ile 350 kg, Ayna+Gezer Punta ile 450 kg
Hız	6-1120 dev/dak
Kademe	24
Fener Mili Koniği	1:20
Fener Mili Ucu	D8
Fener Mili Çapı	105 mm
Enine Support Hareketi	340 mm
Çapraz Support Hareketi	150 mm
Gezer Punta Koniği	MK5
Gezer Punta Çapı	75 mm
Doğrusal Besleme	0,027-2,73 mm/dev
Enine Besleme	0,063-6,43 mm/dev
Metrik Hat ve Oranı	1-224 (46 adet) mm
İnç Hat ve Oranı	28/1-8 TPI (42 adet)
Modül Hatve Oranı	0,5-112 (42 adet)
Diametrik Hatve Oranı	56-1/4 DP (45 adet)
Kalemlik Ölçüsü	25x25 mm
Makina Ölçüleri (UxGxY)	4500x1150x1300 dev/dak
Ambalaj Ölçüleri	4770x1120x1940 mm
Net Ağırlık	3300 kg
Brüt Ağırlık	4000 kg

• CE normlarına uygun

• Mekanik kavrama sistemi/debriyaj

• Schenieder elektrik sistemi

• Emniyet siviçli ayna siperliği

• Kolay hareket imkanı sunan joystick

• Sertleştirilmiş ve taşlanmış hassas kızaklar

• Özel dizayn yağlama sistemi

• Ayak freni

• 3 ayaklı ayna, 250 mm (merkezi sıkma)

• 4 ayaklı ayna, 400 mm (bağımsız sıkma)

• Düz ayna 630 mm

• Gezer yatak 20-80 mm

• Sabit yatak 130-260 mm

• Sabit yatak 20-140 mm (CB5020L hariç)

• MK5 döner punta

• MK5 sabit punta

• Makine döküm ayakları

• Dik çekme saati

• Hareketli mil aksamları için talaş muhafaza sistemi

• Led aydınlatma

• Ayna ve kalemlik siperliği

• 4 yollu kalemlik

• Soğutma Sistemi

310105: MK5 döner punta

320105: 32x150 mm seri takılabilir kalemlik seti

350101: 250 mm 3 ayaklı merkezi sıkma ayna

350102: 315 mm 3 ayaklı merkezi sıkma ayna

350201: 400 mm 4 ayaklı bağımsız sıkma ayna

385001: 20-140 mm sabit yatak

385004: 130-260 mm sabit yatak

385015: 20-80 mm gezer yatak

390100: Konik çekme aparatı
